Важною частью любого автомобиля является коробка передач, с помощью которой осуществляется возможность изменения скорости движения транспортного средства. Автомобили, которые исходят с Ульяновского конвейера и называются УАЗ-3163, также оснащаются коробкой передач фирмы Dymos или Даймос. Представляет собой данный элемент механическую пятиступенчатую коробку передач корейского производства.
Данный агрегат на любом автомобиле не требует проведения частых ремонтов и профилактик. Все что необходимо для обслуживания этого нетребовательного механизма на внедорожнике УАЗ Патриот — это периодический контроль и замена масла. Со временем коробка передач подает первые признаки неисправностей, в результате обнаружения которых следует немедленно провести ремонт, в противном случае потребуется замена всего механизма, что является дорогостоящим элементом. Сегодня рассмотрим порядок разборки коробки передач Даймос на внедорожнике УАЗ Патриот и выясним, в каких случаях нужно проводить ремонт данного агрегата.
Конструкция и особенности устройства

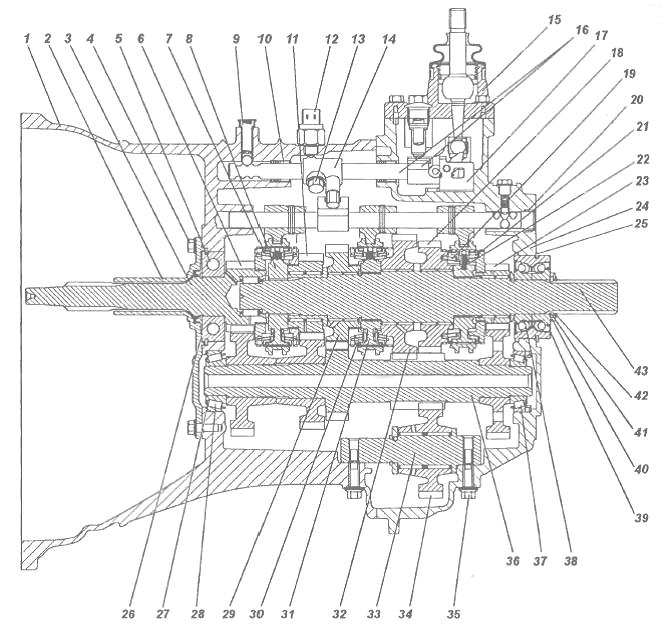

На внедорожнике УАЗ Патриот коробка передач Dymos представляет собой механизм, внутри которого расположен набор шестерней различного диаметра. Приводной механизм, представленный в виде рычага и выведенный в салон автомобиля, позволяет осуществлять смену шестерней во время движения, что собственно дает возможность развивать высокую скорость автомобиля. Схема конструкции коробки передач представлена ниже.
В ходе эксплуатации автомобиля УАЗ Патриот важно периодически осуществлять диагностику коробки передач, а точнее, проверять наличие определенного уровня масла. Масло является смазочным материалом, в котором осуществляется функционирование устройства. Уровень масла может быть снижен в результате неисправности манжет и уплотнительных прокладок, которые необходимо заменить до заливки нового масла. Срок замены масла на новое составляет 60 тысяч км пробега, как рекомендует изготовитель.
Коробка передач является не требовательным механизмом и не нуждается в проведении регулировочных действий. Периодически нужно проверять крепление устройства, так как постоянные вибрации могут спровоцировать самоотвинчивание болтовых соединений. В случае обнаружения таких неисправностей, как:
- самопроизвольное выбивание передачи;
- проблематичность включения;
- посторонний шум во время функционирования устройства;
- невозможность включения той или иной передачи.
Все эти признаки являются важными причинами того, что в последующем коробка передач вовсе может дать сбой. Поэтому при обнаружении одной из этих причин, следует осуществить разборку устройства и провести соответствующий ремонт (замену шестерней или кулис). Рассмотрим, что же собой представляет разборка коробки передач Dymos на внедорожнике УАЗ Патриот.
Разборка КПП
Прежде чем приступать к разборке КПП, данный механизм совместно с раздаточной коробкой следует извлечь из автомобиля. Как это делается, можно узнать из соответствующего материала. Приступим к рассмотрению процесса разборки КПП на внедорожнике УАЗ Патриот.
- Первоначально подлежит демонтажу вилка подшипника 5 и сам подшипник 6 (обозначено на схеме выше) расположенный на валу коробки.
- Следующий этап предусматривает проведение демонтажных работ крышки механизма, отвечающего за переключение передач. Крышка извлекается совместно с рычагом переключения.
- На конструкции КПП установлен датчик выключения световой сигнализации при движении задним ходом, который также подлежит демонтажу. Его необходимо вывинтить с помощью гаечного ключа.
- Извлекается штифт головки штока, применяя при этом пробой с молотком. Также следует вывинтить болт под номером 1 (фото ниже), представляющего собой ось промежуточной шестерни заднего хода.
- Вывинчиваются фланцевые болтовые соединения, после чего используя большой магнит, осуществите извлечение пружин и плунжеров, находящихся внутри.
- Приступаем к процессу демонтажа крышки подшипника первичного вала, осуществив предварительно отвинчивание болтовых соединений.
- Прежде чем осуществить снятие подшипника с первичного вала, необходимо демонтировать пружинное стопорное кольцо под номером 2.
- Извлекается передний картер МКПП Даймос внедорожника УАЗ Патриот. Для этого необходимо вывинтить болтовые соединения, показанные стрелками.
- Со стороны расположения вторичного вала следует демонтировать следующие элементы:
- стопорное кольцо 1;
- защитное кольцо 2;
- два стопорных полукольца 3;
- большое стопорное кольцо 4.
- Производится вывинчивание болта под номером 1, который является осью промежуточной шестерни заднего хода. После его вывинчивания, следует демонтировать ось.
- С помощью тонкого пробоя необходимо осуществить выпрессовку блокировочных штифтов, после чего снять штоки переключения передач. Блокировочные штифты после снятия должны заменяться новыми.
- Чтобы провести отделение заднего картера от вторичного вала, необходимо подвесить устройство за вторичный вал. После этого следует осуществлять нагревание задней стенки картера до момента ее разъединения.
- Продолжительность нагревания должна составлять около 5 минут при температуре в 400 градусов. После прогрева крышки, следует осуществить разъединение валов, используя при этом молоток.
Про УАЗик
Если вы обладатель УАЗа и бывают подозрения о выходе из строя коробки, то нужно непременно взяться за ремонт. Агрегат выходит из строя, когда водителю приходится держать рычаг переключения скоростей на ходу, когда они начинают переключаться сами по себе (чтобы не допустить этого, водители перевязывают их веревками). При слышны скрипы.
Для ознакомления с технологией ремонта прочтите про ремонт КПП УАЗ 452 самостоятельно. Прежде всего нужно найти тип коробки УАЗ, который стоит на машине. Невзирая на различие меж моделями автомобиля, у них устанавливают однообразные раздаточные коробки. Потому является, что ремонт проводится фактически идиентично. Для этой цели потребуются набор ключей, некие инструменты и вспомогательные средства (их список приведен ниже).
Начало ремонта КПП УАЗ 452 своими силами: КП, раздаточная коробка
На большинстве моделей автомобиля этого типа обе детали представляют из себя единое. Вес такового узла добивается 75-82 кг, потому необходимо ассистент. Если на ремонтируемом автомобиле конечно каркас безопасности, то есть вариант для снятия под ремонт КПП УАЗ 452 в домашних условиях использовать ручную лебедку.
Машину нужно поставить на ровненьком месте, потому что потом придется ее передвигать на 0,5 м вперед либо вспять. Сначала сливают масло. У обоих коробок объем общий, однако пробки для слива воды раздельные. Пока масло выливается, нужно снять фронтальные сиденья и открутить их, и после убрать половинки лючка на пол машины. Дальше наступает черед снятия тяг спидометра.
Когда масло стечет, заворачивают сливные пробки на место назначения. Под барабаном ручного тормоза находится поперечина рамы, ее нужно снять. Отключают муфты фронтального моста и откручивают фронтальный кардан. Если обнаружите у него слабость гаек, то нужно снять эту деталь.
Если ремонтируется КПП УАЗ 3303, нужно быть поосторожнее с муфтами. Машину передвигают на 0,5 м (в всякую сторону) и через лючок снимают задний кардан. Отсоединяют глушитель от коробки раздачи и ослабляют имеющийся у него хомут. Потом попеременно снимают такие детали, как:
- поддон сцепления;
- крепеж масленки от первичного вала (он находится справа, на колоколе);
- 4 болта, которые держат кожух вилок сцепления;
- регулировка штока цилиндра и вилка.
Раздаточную коробку обкручивают веревкой и подвешивают. Снимают последующие детали:
- болты подушек;
- гайки, держащие крепление коробки с колоколом.
При этих действиях движок, когда создают ремонт КПП УАЗ 452 в домашних условиях, нужно подпереть домкратом. Когда коробка освободится, ее опускают и вынимают из-под машины. Рычаги нужно за ранее снять. На колоколе нужно поменять шпильки новыми.
Если нужно отремонтировать КПП УАЗ Патриот, то надо учитывать, что расположение коробки и колокола там обратное. Это относится и к расположению тяг. Но полностью разработка под ремонт КПП УАЗ 452 своими руками подходит для использования.
Ремонт КПП УАЗ Буханка (снятие, ремонт, установка)
УАЗ 469. Ремонт КПП. Часть 1
Особенности разборки полу-синхронизированной коробки передач . Частичная дефектовка. Поддержать проек.
Откручивают болты и гайки, разъединяют коробку передач и ее раздаточный аналог. Между ними установлена прокладка, укрепленная герметиком, поэтому придется несколько раз ударить по кронштейну крепления узла к раме.
Схема КПП УАЗ Патриот
Разборка и сборка своими силами
Вначале надо снять крышку первичного вала и вывинтить левую гайку, которая находится на нем (см. рис.). Теперь надо снять его подшипник. Если он вышел из строя, его надо заменить. Его роликовый «брат» установлен внутри вала, его также надо сменить. Затем снимается стопорное кольцо со вторичного валка. Отвинчивают стопор двухрядного подшипника. Вал надо выбить и поменять деталь.
Далее следует муфта третьей передачи в сборе. Медные синхронизаторы заменяют вместе с сухариками. Затем наступает очередь шестеренки задней передачи. Отвинчивают коробку переднего подшипника промежуточного вала. Не бейте по ней молотком или керном: она из силумина и может треснуть.
Старайтесь не повредить ее резиновую прокладку, потому что ее трудно достать. На вынутом валу заменяют шестеренки и все подшипники. После этого собирают коробку в обратном порядке. Когда устанавливают ролик на первичный вал, его обильно смазывают «Литолом». Все узлы и детали ставят на место поочередно, чтобы не ошибиться.
Раздаточная коробка, полная сборка узла передач и его установка
Ослабляют гайки фланцев и валов, снимают их. Ручной тормоз надо проверить на работоспособность, если понадобиться, его необходимо заменить. Снимают все крышки и заменяют сальники. Отвинчивают привод тяг спидометра и сапун (его надо заменить ). Проверяют подшипники и при необходимости меняют.
Сборка раздаточной коробки делается в обратном порядке. Эти действия повторяются при работе с другими типами этой марки автомобиля (в том числе и при ремонте КПП УАЗ Хантер). Устанавливают кронштейн крепежа к раме. Ставят раздаточную коробку на барабан ручника и, держа за шестерню, через лючок отбора мощностей опускают ее на место.
Перед этим подкладывают стопорную шайбу от промежуточного вала. Закручивают болты и гайки, надевают крышку с рычагами и проверяют работу всех передач. Меняют выжимной подшипник, снимают рычажки, затаскивают весь узел под автомобиль и подвешивают на веревке. Надевают выжимной подшипник в сборе на коробку и укрепляют пружину. Затем вставляют первичный вал и сцепление. Это делается следующим образом:
- двигают коробку вниз и вверх;
- поворачивают двигатель за маховик;
- ставят узел на место;
- крепят подушки.
На место прикрепляют масленку шлицов первичного вала и вилку, ставят на свое место привод спидометра, карданы, ручник, крышки. На место надо вернуть поперечину рамы и закрепить кронштейн глушителя на раздаточную коробку.
Производятся регулировка и настройка ручного тормоза, замена масла. Если ремонтируется КПП УАЗ Хантер, возможно, понадобятся не только эти действия, но и регулировка тяг. Завинчивают люк на полу, ставят сидения . На этом ремонт КПП УАЗ 452 своими силами закончен.
Инструменты и материалы
Для работы вам понадобятся:
- рожковые ключи с 10 по 22;
- съемник для подшипников;
- отвертки (крестообразные и плоские);
- утконосы (с гнутыми носиками и прямые);
- медный штырь;
- кусок трубы в качестве ручки для ключей;
- зубило и керн;
- молоток и монтажная лопатка;
- маленькие банки для сбора гаек и винтов;
- торцевые ключи с 10 по 36;
- литол;
- герметик красного цвета;
- набор прокладок и стопорных колец для автомобиля.
Для того чтобы правильно произвести ремонт КПП УАЗ 452 своими силами , надо точно придерживаться описанной выше последовательности действий. Затруднения при ремонте других моделей этой марки может вызвать другое расположение основных деталей машины, например, тяг. Замена масла должна производиться согласно техническим требованиям для данного типа автомобиля.
Ремонт КПП УАЗ 469 своими руками - посильная задача для человека, который хочет сэкономить деньги. Другим владельцам УАЗов (например, УАЗ буханка) все вышесказанное можно взять на заметку и произвести ремонт коробки передач УАЗ, учитывая некоторую разницу в деталях и расположении тяг.
Post Views: 3
Коробка передач служит для изменения силы тяги и скорости движения автомобиля в зависимости от условий работы. С помощью коробки передач можно изменить направление движения на задний ход и отключить работающий двигатель от трансмиссии при остановке.
На автомобилях семейства УАЗ – 452, 469, 2206.. устанавливается механическая, четырёхступенчатая коробка передач , снабжённая синхронизаторами инерционного типа для облегчения включения первой, второй, третьей и четвёртой передач. Коробка крепится к картеру сцепления четырьмя шпильками, ввёрнутыми в картер сцепления.
Шестерни привода промежуточного вала, второй и третьей передач — косозубые, первой передачи – прямозубые и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках.
На автомобиль может устанавливаться коробка передач, имеющая синхронизатор только для третьей и четвертой (прямой) передач.
Обслуживание коробок одинаково. Взаимозаменяемость коробок в сборе сохранена, но детали этих коробок и механизмов переключения не взаимозаменяемы.
Вариант исполнения коробки передач с синхронизатором только для третьей и четвёртой (прямой) передачи.
Схема коробки передач уаз:
 |
1, 16, 23 - первичный, вторичный и промежуточные валы;
2 - крышка переднего подшипника;
3 - специальная гайка или стопорное кольцо;
5 - прокладка;
6 - подшипник первичного вала;
7 - передний подшипник вторичного вала;
8 - картер;
9 - муфта синхронизатора III и IV передач;
10, 11 - шестерни III и II передач;
12 - муфта синхронизатора I и II передач;
13 - шестерня I передачи;
14 - стопорные пластины;
15 - подшипник;
17 - стопорное кольцо;
18 - шайба;
19 - распорное кольцо;
20 - подшипник промежуточного вала;
21 - специальный болт;
22 - специальная шайба;
24 - ось шестерни заднего хода;
25 - промежуточная шестерня заднего хода;
26 - пробка сливного отверстия;
27 - блок шестерен привода промежуточного вала и III передачи;
28 - стопорное кольцо;
29 - заглушка;
30 - роликовый подшипник.
Применение синхронизаторов в коробке передач облегчает управление автомобилем, обеспечивает бесшумность включения передач и повышает долговечность зубчатых муфт шестерён.
Передаточные числа коробки передач уаз:
задний ход – 4,12.
Бюджетный седан Chevrolet Lanos продавался в России в 2005 — 2009 годы. Договор на поставку 172 000 автомобилей подписали ЗАТ»ЗАЗ» совместно с GM-DAT СНГ.
Первый опытный образец Уаза появился в далеком 1964 году, но в серию он пошел лишь в 1972. Но это не означало, что он был доступным – на заводе выпускали лишь ограниченные серии. За долгие годы существования там изменилось практически всё. Но некоторые минусы в нём так и не были исправлены.
Хорошо, что УАЗ начал делать свои машины более приспособленными для личного пользования. Но можно с успехом переделать и старые.
Покупая в ноябре 1992 года автомобиль 1988 года выпуска, изношенный процентов на 70, не собирался долго на нем ездить. Однако обстоятельства изменили планы семьи. Больше по необходимости, чем из любви к техническому творчеству, занялся усовершенствованием «буханки «, выпускаемой с небольшими изменениями с 60-х годов. Чтобы хоть как-то облегчить управление, улучшить внешний вид и комфорт в салоне, пришлось вносить изменения почти во все системы и узлы.
Капитально отремонтировал двигатель, оставив «родным» только блок цилиндров. Для улучшения вентиляции картера установил крышку коромысел от «Волги», а стандартный сапун заглушил.
Правый топливный бак на 30 л заменил 50-литровым. В обоих баках установил датчики уровня топлива, а в правом — сигнализатор минимального уровня. Закрываются они крышками с кодовым замком.
В борьбе за экономичность поочередно пробовал карбюраторы К-131, К-126, К-151В. Последний из-за непредсказуемости поведения пришлось заменить на ДААЗ-2107 «Озон». В нем увеличил диффузоры, изготовил механический привод вторичной камеры и экспериментальным путем подобрал пропускную способность жиклеров.
После замены и доработки карбюратора автомобиль при скорости 80-85 км/ч расходует на трассе около 13 л/100 километров, а в городе — 16-17 л. Кроме того, он прибавил в динамике, так что ездить в городском потоке стало легче. Пуск двигателя зимой теперь не проблема. Для более тщательной очистки воздуха, поступающего в двигатель, и удобства обслуживания установил воздушный фильтр со сменным бумажным элементом от «Москвича-2141».
Для уменьшения нагрева карбюратора и улучшения пуска горячего двигателя разнес впускной и выпускной коллекторы.
В систему охлаждения заливаю только «Тосол». На радиатор установил доработанный кожух вентилятора от GAZ 24-10, а саму крыльчатку поставил от грузового ГАЗа — она легче и производительнее стандартной. Тем самым избавился от постоянного перегрева двигателя в тяжелых условиях, особенно летом.
Рабочий цилиндр сцепления заменил на «волговский» с двумя манжетами на поршне.
Чтобы устранить течь из-под валиков переключения передач, изготовил усиленные крышки с двумя манжетами, и вот уже более 70 тыс. км пробега коробка передач остается сухой.
Стандартные главные передачи ведущих мостов (переднего и заднего) в сборе с корпусом заменил на редукторы от GAZ 24-10. При этом уменьшился шум в салоне, снизились обороты двигателя. На ступицы переднего моста установил муфты для ускоренного подключения (отключения) колес.
Передний и задний карданные валы подогнал под новые мосты и отбалансировал. Установил переделанные бамперы от грузовика: в передний врезал противотуманные фары, а в задний слева — противотуманный фонарь красного цвета, справа — фонарь заднего хода. В дополнение к переднему бамперу поставил защитную дугу из толстостенной трубы диаметром 50 мм.
Шины 8,40-15 заменил на радиальные — 235/75R15. Они мягче штатных, не такие шумные, автомобиль стал более устойчивым и лучше управляется.
Отопитель кабины изготовил, применив радиатор от «печки» КамАЗа и два вентилятора с электродвигателями от UAZ 3151. На передней панели отопителя установил выключатели фароочистителя, отопителя кабины, отопителя салона, блокировки замков дверей, прикуриватель и пепельницу. В нижней части панели справа и слева расположил дефлекторы от VAZ 2105 для подачи воздуха к ногам водителя и переднего пассажира, в средней части — четыре дефлектора VAZ 2107 для подачи воздуха в салон.
Отопитель салона снабдил более мощным электродвигателем с крыльчаткой большего диаметра. Забор воздуха — только из салона, а горячий подается по патрубку через регулируемые сопла от VAZ 2105 к ногам пассажиров в салоне. Подача жидкости в отопители полностью раздельная и управляется из салона.
Снял перегородку позади кабины, усилил каркас кузова в средней части. Аккумулятор (он за сиденьем водителя) закрыл кожухом. Получилось удобное место для аптечки и знака аварийной остановки.
У всех четырех колес приладил грязезащитные фартуки, не устанавливаемые заводом, но требуемые инспекторами ГИБДД. Штатный люк в крыше заменил другим — от КамАЗа: он открывается во все стороны, что улучшило вентиляцию.
На передние двери установил обивку и собственноручно собранные стеклоподъемники с электроприводом, будут и замки с центральной блокировкой. Наружные зеркала — на стойках от «Газели» — установлены на кронштейнах от КамАЗа. При желании их можно сложить, уменьшив габарит автомобиля. Для обзора салона служит дополнительное зеркало над ветровым стеклом.
Все сиденья заменил более комфортабельными от списанного туристического «Икаруса». Водительское сиденье имеет две регулировки: продольную и угла наклона спинки. В салоне установил складной столик, который в нижнем положении «участвует» в образовании спального места, а также шесть сидений, три из которых имеют регулировки угла наклона спинки. Два средних сиденья в заднем ряду — съемные, что позволяет перевозить крупногабаритные вещи. Под тремя сиденьями салона оборудовал ящики для инструмента.
После всех этих замен и доработок автомобиль и мне, и пассажирам очень нравится.
На самодельной панели приборов разместились современный щиток от «Газели» и клавишные переключатели.
В теплом зимой салоне с удобными креслами пассажиры чувствуют себя как в хорошем автобусе.
Юрий КРОММ, Новосибирск zr.ru
Базой для «Наутилуса» послужил микроавтобус «УАЗ буханка». Впрочем, от стандартной «буханки» тут мало что осталось:
Сцепление необходимо для кратковременного отъединения вала двигателя от коробки перемены передач при переключении передач и для плавного их соединения при трогании с места.
На автомобиле уаз установлено сухое фрикционное сцепление с гасителем крутильных колебаний. Механизм сцепления укреплён на маховике двигателя болтами, сбалансирован совместно с коленчатым валом, а его положение после балансировки отмечено на кожухе и маховике знаком «О».
Устройство сцепления автомобилей УАЗ – 2206 и модификаций
1 — палец оттяжного рычага;
2 — оттяжной рычаг;
3 — палец;
4 — ролик оттяжного рычага;
5 — вилка оттяжного рычага;
6 — упорный болт (как на тормозах иж ода);
7 — оттяжная пружина муфты;
8 — муфта выключения сцепления;
9 — подшипник выключения сцепления;
10 — нажимная пружина;
11 — кожух сцепления;
12 — теплоизолирующая шайба;
13 — нижняя часть картера сцепления;
14 — маховик;
15 — ведомый диск;
16 — нажимной диск;
17 — передний подшипник первичного вала коробки передач;
18 — коленчатый вал;
19 — первичный вал коробки передач;
20 — игольчатый подшипник;
21 — картер сцепления
Принцип работы сцепления автомобиля УАЗ буханка
При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего.
(кликабельно)
Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.
Регулирование свободного хода сцепления уаз производится изменением длины толкателя и горизонтальной тяги. Полный ход педали (до упора в пол) равняется 150 мм и регулируется подвижным упором на кронштейне главного цилиндра тормоза.
Техническое обслуживание сцепления уаз заключается в очистке от грязи, подтяжке болтовых соединений, регулировке и смазке, в соответствии с картой смазки. Необходимо своевременно смазывать подшипник выключения сцепления через колпачковую маслёнку, расположенную с правой стороны картера сцепления.
Для нормальной работы сцепления требуется, чтобы зазор между головками болтов оттяжных рычагов и подшипников выключения сцепления был 2,5 — 3,5 мм. Это соответствует ходу внешнего конца вилки выключения сцепления 3,5 — 5 мм и свободному ходу педали сцепления 28 -35 мм, замеренному по площадке педали.
Смотрите так же
Тюнинг
или подготовка (строительство) внедорожника — затяжной процесс, который практически никогда не удается довести до конца, поэтому его лучше проводить поэтапно. И имейте ввиду, что любой внедорожник очень критичен к любому дополнительному весу. Избыточный вес отрицательно сказывается на проходимость машины, кроме того, повышаются нагрузки на подвеску, так что старайтесь избегать ненужных деталей. О тюнинге подробнее…
Вперёд! Начинать стоит, пожалуй, с наиболее простых и важных доработок.
Этап 1. Замена колёс.
Первый этап тюнинга один из дорогостоящих, но делающий машину способной поспорить с "большим" бездорожьем. С завода большинство автомобилей выходит на шинах размерности 225/75 R16 или 235/70 R16. Практика показывает, при подготовке УАЗ, для повышения проходимости оптимальными являются шины с внешним диаметром 31, 33, 35 дюймов. Колесные диски лучше заменить на 15 дюймовые (они дешевле и чаще встречаются в магазинах, чем 16-дюймовые). Модель и, соответственно, рисунок протектора колес зависят от области применения. Наиболее универсальными являются шины категории all terrain -"общего назначения", т.е. имеющие более-менее ровные характеристики на самых различных типах покрытий, от зимнего шоссе до жидкой грязи и глубокого песка, но это не для серьезного бездорожья. А наиболее популярные — BFGoodrich Mud-Terrain с внешним диаметром 35 дюйма. Стоимость этого этапа будет зависить от типа и марки производителя колес и дисков, и колеблется в пределах от 350 до 600 у.е. за колесо в сборе. Подробнее об этом этапе тюнинга…
Этап 2. Лифт кузова и подвески.
Второй этап тюнинга неразрывно связан с первым, так как, чтобы большие колеса заняли свое место, и при ходах подвески и поворотах руля не задевали арки, необходимо кузов автомобиля приподнять над рамой — залифтовать, установив между рамой и кузовом дополнительные проставки, а арки крыльев подрезать. Это также увеличит проходимость, особенно мест с большими буграми, пнями, валунами и т.п. Кроме того, проходимость увеличит и лифт подвески: камни, бревна, резкие подъемы и спуски уже будут не страшны. Стоимость этого этапа тюнинга зависит от степени лифтовки и составляет от 200 до 500 у.е. Если же лифтовка носит особо серьезный характер, то стоимость возрастает пропорционально выполняемым работам. Подробнее об этом этапе тюнинга…
Этап 3. Подвеска.
Степень доработки подвески зависит от лифта кузова и подвески. Подготовка УАЗ требует добавки дополнительных листов в рессоры и установки амортизаторов с большей энергоемкостью. Иногда мы ставим по два амортизатора на каждое колесо. Стоимость третьего этапа тюнинга колеблется в районе 300 у.е. Подробнее об этом этапе тюнинга…
Первые три этапа значительно приподнимают автомобиль. Однако, то что хорошо на сложном рельефе, совершенно неприемлемо на асфальте. Приемлемое поведение на шоссе может обеспечить лишь подвеска с высокой угловой жесткостью и как можно более низкое положение центра тяжести автомобиля. Вывод: для постройки универсального автомобиля — ищем компромисс.
Этап 4. Мосты.
Автомобили УАЗ укомплектованы одним из трех типов мостов. Это так, называемые: "гражданские" мосты, "военные" мосты, мосты типа "спайсер". У всех у них неблокируемые межколесные дифференциалы. Для увеличения проходимости применяются блокирующие устройства (с принудительной блокировкой или самоблокирующиеся). Однако на наш взгляд устанавливать их стоит только тем, кто умеет обращаться с ними, т.е. не допускать прыжков, резкого движения, яростного буксования на смешанном покрытии и т.п., учитывать скоростной режим и не забывать их выключать, когда они уже не нужны. Средняя стоимость этого этапа составляет 700 у.е. за мост. Подробнее об этом этапе тюнинга…
Этап 5. Установка дисковых тормозных механизмов
Этот этап тюнинга в основном относится к базовым и старым моделям УАЗов (на новых моделях дисковые тормоза идут с завода). Он необходим, поскольку попадание в барабанные тормоза песка и грязи ведет к их неравномерному износу. И после форсирования бродов, купания в грязевых ваннах, тормоза, даже если водитель как положено просушил их, ведут себя, мягко говоря, неадекватно — никогда нельзя предугадать, в какую сторону потянет автомобиль при следующем торможении. Дисковые тормоза, в отличие от барабанных, вследствие того, что колодка контактирует с диском по плоскости и всегда плотно прижата к диску, обладают способностью к самоочищению. Стоить это будет 500 у.е. Подробнее об этом этапе тюнинга…
Этап 6. Защита агрегатов и кузова
Хорошо подготовленный джип обязательно имеет мощный бампер. Самый простой и надежный бампер — толстая труба. Сейчас продаются готовые бампера — РИФ, которые мы рекомендуем к установке, но можно сварить индивидуальный бампер, что будет дешевле и мощнее. Он будет не только крепче, но и после "жесткого контакта с местностью" может быть легко приведен в порядок с помощью кувалды…
Защитная решетка — "
"
убережет передок автомобиля от "контакта" с препятствиями или при "нырянии" в грязь или снежно-ледяную кашу.
Тросы-растяжки
(веткоотбойники) сохранят в целостности лобовое стекло и передние стойки, приняв на себя удары ветвей деревьев, от которых также надо защитить световые приборы. Пороги защитят Ваш автомобиль от ударов с боку, а также выполнят функцию упоров для домкрата-"хай-джек", позволяющий вывесить колесо даже в глубокой грязи или снегу.
Защита рулевых тяг,
моторного отсека, картеров мостов, раздатки, топливных баков просто необходима если Вы передвигаетесь по лесу, по каменистой или незнакомой местности, преодолеваете броды или ухабистый ландшафт.
Настоятельно рекомендуем облицевать пол, кожухи, арки — алюминиевыми панелями. Объяснение тому простое. Грязь, налипающая на обувь и с нее попадающая в салон внедорожника, с алюминиевых панелей может быть легко смыта.
Стоимость этого этапа напрямую зависит от производимых работ. Укажем её только чисто символически: от 200 у.е. до 2000 у.е. (и это не придел). Выбирая оптимальные конструкции, отвечающие поставленным требованиям, можно добиться наименьшей стоимости проекта подготовки внедорожника.
Этап 7. Шноркель и герметизация систем и агрегатов.
Настоящий вездеход обязательно имеет выведенный на крышу воздухозаборник двигателя. Он необходим не только когда капот вашей машины погружается под воду. Иногда двигатель может нахлебаться воды и на меньшей глубине, достаточно поднять волну. А кроме того не известно какие ямы могут быть даже в самом невинном броде. В большинстве случаев попадание воды в цилиндры работающего двигателя — фатально. Кроме того необходимо обеспечить герметизацию заливной горловины систем смазки, а также позаботиться о том чтобы вода не попала в картер двигателя через отверстие щупа.
Всю критичную к воде электрику (генератор, катушку зажигания, блоки управления, аккумуляторы, если есть аудио технику, рации и т.п.) необходимо разместить как можно выше, а также установить высококачественные высоковольтные провода.
Необходимо обеспечить герметизацию системы вентиляции коробки переключения передач, раздатки, мостов и прочих агрегатов. Простым решением является вывод сапунов на крышу или в подкапотное пространство. Стоимость здесь составляет от 100 у.е.
Этап 8. Дополнительное оборудование.
Лебедка, домкрат-"хай-джек" сделают Вашу машину практически непобедимой никаким бездорожьем, никакой распутицей. И не найдётся такого маршрута, который Вы бы не смогли преодолеть. При установки лебёдки рекомендуем поставить два аккумулятора. К допоборудованию мы относим багажник с люстрой, компрессор высокой производительности, позволяющий регулировать давление в шинах в зависимости от дорожных условий, подвязки, ограничивающие ударные нагрузки на амортизаторы при прыжках с отрывом колес от земли. Рекомендуется установить мощный генератор, чтобы обеспечить питанием мощную люстру без ухудшения подзарядки аккумуляторов. Стоимость этого этапа в основном определяется стоимостью дополнительного оборудования, а цена производимых работ начинается с 50 у.е. Подробнее…
Этап 9. Силовые агрегаты.
Для работы в паре с низкооборотным двигателем, лучше установить коробку передач старого образца (особенно в случае применения колес большого диаметра), несинхронизированную — она надежнее. Раздаточная коробка старого образца также предпочтительнее, т.к. имеет коэффициент понижения 2. Если же высокая скорость на шоссе для Вас имеет большее значение, чем возможность преодоления действительно серьезного бездорожья, то ваш выбор — мосты "спайсер", мелкомодульная раздаточная коробка, пятиступенчатая коробка передач и двигатель ЗМЗ-409. Стоимость этого этапа даже приблизительно трудно определить.
Установка ксенон.
Установка ксенона решит проблему освещения пути движения в ночном лесу или на открытой местности. Свет от ксенона просто не сравним с простым освещением, можно даже не обсуждать, что видимость становится как днём, кроме того установка ксенона снизит нагрузку на генератор, а это тоже не мало важно при пользовании люстрой.
Откидные стёкла и электрические стеклоподъёмники
Каждый знает ощущения переносимые в жаркую погоду в УАЗ-31512 и ему подобных модификаций. Единственный способ облегчить свои страдания — снять боковинки дверей. А если дождь? А если передвижение по лесу или по лужам? Ставить боковинки обратно?… Один из простых и дешевых способов — сделать эти боковинки откидными. Очень удобно и быстро при необходимости можно открывать и закрывать окна. Единственный недостаток — это не полное открывание задней двери при откинутой боковинке передней двери, однако места, чтобы выйти и войти пассажиру вполне достаточно. Второй вариант более дорогой, но и более комфортный — электрические стеклоподъёмники. Очень большой минус — это капитальная переделка двери.
Установка люков
Решить проблему свежего воздуха возможно также при помощи установки люка. Кстати, его можно использовать (не дай Бог конечно), как запасной выход. А для любителей охоты очень полезная вещь, если гоняться за зверьём по полям.
Установка дополнительного бензобака
Наверное не надо говорить о том, как неудобно использовать родные бензобаки. Приходится все время следить за стрелкой на щетке приборов, особенно при штурме находящегося далеко от цивилизации бездорожья: расход бензина большой, а бензоколонка далеко. Установка большого дополнительного бака позволит Вам удаляться на большие расстояния от заправок. А при желании можно вообще убрать родные бензобаки, и сразу отпадёт проблема в их защите, но при этом, правда есть небольшая проблема: дополнительный бак плоский и если мало бензина, а машина сильно накренилась на бок и так едет или стоит очень долго, то может прекратится подача топлива. Вывод: при любом случаи, следите за наличием бензина и по возможности старайтесь, чтобы баки были не пустыми.
Установка агрегатов
Установка импортных агрегатов (NISSAN, TOYOTA, MITSUBISHI, ISUZU и т.д)
Сидения
Честно говоря, только военные, по долгу службы, могут высидеть на родных УАЗовских сидениях. Говорить об мягкости хода УАЗки просто не приходится, а значит сглаживать все неровности дороги при наличии родных сидений придётся "мягкому" месту. Повысить комфортность передвижения возможно путем замены сидений на более мягкие и комфортабельные. А при желании можно установить сидения с электроприводом и подогревом. Очень классно после ковыряния в ледяной жиже усесться в теплое сиденье, подрегулировать его, как кому удобно и продолжать свой путь не переживая за то, что завтра на "пятую точку" не сядешь.
Демпфер и гидроусилитель руля
Очень часто бывает, что водители от монотонности дороги засыпают за рулем. Но только не водитель автомобиля УАЗ. Даже на идеальной дороге УАЗка гуляет по ней так, что только успевай подруливать. Какой там сон? Демпфер решит проблему рысканья по дороге. И более того, снизит нагрузку на рулевой механизм при сильных ударах колеса о препятствия.
Старые модели УАЗ выпускаются и до настоящего времени без ГУРа. Чтобы свернуть рулевое колесо, особенно в кромешной грязи, требуется огромное усилие. Кроме того, проблема "удара в руль" при наезде на препятствие и при движении в колее постоянно напоминает водителю ударами по пальцам. Установка ГУРа решит проблему управления автомобилем и сделает езду комфортной и удобной даже в условиях тяжелого бездорожья.
Рулевое колесо ("баранка")
Любителям ретро деталей это вряд ли покажется интересным. А вот любителей комфортной езды и внешнего вида это может вполне заинтересовать. И правильно. Удобный, мягкий руль, от которого не мерзнут руки зимой, которым не отбиваются пальцы при движении в колее и наезде на брёвна, очень симпатично смотрится. Да к тому же родной "дубовый" руль на старых моделях УАЗ не отвечает требованиям безопасности. А если говорить про замену рулевого колеса в "буханке", то стоить отметить, что значительно увеличивается пространство у водителя.
Каркас безопасности
Каркас безопасности очень полезен тем кто относится к преодолению бездорожья, как к спорту, а также тем, кто беспокоится о себе и пассажирах. Очень часто возникают ситуации способные повлечь опрокидывание УАЗки. Вот тут, правильно сделанный, каркас безопасности выручит на все СТО. Кроме того, многие организаторы "спортивных покатушек" требуют его наличие. Если делать его по ВСЕМ правилам — из бесшовной трубы, то это очень дорогое удовольствие — это совсем для крутых спортсменов готовых столкнутся с локомотивом. Намного экономичнее делать из обычной трубы, это обеспечивает высокую безопасность и всех устраивает.
Установка Волговских редукторов в "гражданские" мосты
Решить проблему надежности "колхозных" мостов и уменьшить их шумность можно путём замены редукторов на волговские (газ-24). Это требует замены чулков мостов. Но замены не полной, а только той части где располагается редуктор. Остальное же остаётся УАЗовским. Вся штука заключается в том, что УАЗовский редуктор опирается на два подшипника расположенных близко друг к другу. И получается, что редуктор с одной стороны как бы висит в воздухе. При малейшем нарушении регулировки зазоров, редуктор начинает разбалтываться, т.к. получается, что хоть подшипника и два, но из-за того, что они рядом друг с другом, опора одна — как качели. Это приводит к шумности мостов. Редуктора идут в разнос. Волговский редуктор также опирается на два подшипника, но они разнесены по краям редуктора и жёстко закрепляют его в чулке. Кроме надёжности повышается также и скорость. Теперь можно ставить и БТРовские блокировки. Теперь они не будут вылетать так часто, как это бывает на родных мостах.
Автомобили УАЗ (буханка) обладают самым вместительным кузовом. Корпус машины создан из прочного материала. Транспортное средство оснащено системами безопасности, выносливым силовым агрегатом, который способен развивать мощность более 100 лошадиных сил, системой трансмиссии.
Полноприводный грузопассажирский уазик, который имеет повышенную проходимость, стали серийно производить на Ульяновском автозаводе в середине 1960-х гг.
Составляющие трансмиссии УАЗ
На машинах семейства УАЗ – 452 нового образца присутствует механическая КПП (четырехступенчатая). Обеспечивают облегченное включение передач синхронизаторы инерционного типа. Пятиступенчатая коробка передач АДС является синхронизированной на всех передачах переднего хода.
На УАЗ может устанавливаться 5-МКПП Даймос (DYMOS). Данная коробка передач отличается своей надежностью. Средний ресурс ее работы – 300000 км пробега. Заливная пробка расположена посредине коробки, сливная снизу. Их представляется возможным открутить при помощи шестигранного ключа. Когда происходит слив масла, следует подготовить специальную тару. Новую жидкость нужно заливать до имеющегося на коробке уровня маслоналивного отверстия. Щуп позволяет точно определить то, до какой отметки залита жидкость. Альтернативой щупа может выступать длинный гвоздь. В целях профилактики, каждые 15000 км необходимо замерять уровень масла.
Наличие механики на данном варианте транспортного средства полностью оправдано. Такую машину актуально использовать по пересеченной местности, при бездорожье. В дополнении к этому не будет отмечаться проблем с буксировкой.
Коробка передач имеет наружные рычаги переключения. Рычаг в кабине свободно перемещается как параллельно, так и перпендикулярно своей оси.
Машина оснащается раздаточной коробкой. В конструкцию раздаточной коробки на УАЗ 452: валы ведущих мостов, шестеренки. Все перечисленные комплектующие детали находятся в чугунном картере. Картер и крышка соединяются гайками. Надежно закреплены в крышке штоки вилки переключения.
Имеется шлиц, подшипники. Здесь присутствует винтовая шестерня привода спидометра. На подшипниках «буханки» зафиксирован промежуточный вал. На данной коробке имеются надежные шестерни с прямыми зубьями.
Таким образом, КПП на УАЗ 452 состоит из множества узлов и агрегатов. Данный узел нуждается в регулярном ТО.
Необходимость диагностики коробки передач УАЗ модели 452
Данный автотранспорт обязательно подлежит диагностике, если стало ухудшаться управление, стали слышны характерные скрипы, когда происходит смена передач или передачи стали самопроизвольно меняться. Раздаточная коробка УАЗ должна быть проверена, если заметно ухудшилось сцепление колес с дорогой, стал появляться гул, нарастающий шум при ее работе.
Во время прохождения ТО мастера должны проверить систему на предмет течи масла, уровень смазки. Все изношенные детали в системе трансмиссии должны быть заменены на новые. Также, диагностика подразумевает осуществление смазки оси рычагов, регулировку передних тяг.
Плановая диагностика в профессиональной автомастерской позволяет точно определить имеющийся характер неполадки с коробкой, устранить имеющиеся проблемы на раннем этапе.
Причины возникновения поломок
Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.
Причины поломок КПП
Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач. Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач.
Процесс снятия КПП
Ремонт КПП на УАЗ 452 вполне возможно осуществить своими руками. Для этого требуется:
- набор гаечных ключей, включая ключи, необходимые для затяжки гаек;
- отвертки;
- молоток;
- зубило;
- плоскогубцы.
Алгоритм демонтажа.
Автомобиль должен стоять на ровном месте. Необходимо слить масло из двух коробок путем откручивания пробок для слива. Далее снимаются передние сидения, половинки люка, вилка выключения сцепления, поперечная рама, рычаги переключения передач с коробок.
Подлежат съему вал спидометра, опоры подвески в ходовой части, рычаги тормозной системы. В результате открывается выход к картеру сцепления. На нем зафиксирована гайками крепления коробка, которые необходимо открутить, далее аккуратно выдвигается коробка передач УАЗ вместе с раздаточной КПП до выхода шлицевого вала из маховика. Для изъятия коробки водителю понадобится помощник.
Сборка КПП УАЗ требует к себе должного внимания. При самостоятельной сборке у водителя могут возникнуть сложности с установкой первичного вала в систему сцепления. При данном процессе необходимо активно шевелить коробку, чтобы вал попал в шлицы.
Как только произошла разборка на отдельные составляющие детали, коробку необходимо промыть в керосине, просушить. Все комплектующие запчасти проверяются на целостность. В первую очередь это касается картера, валов. Если на валах резьба повреждена, их нужно заменить. Машину представляется опасным эксплуатировать, если на шестеренках будут иметься сколы.
Таким образом, своевременно произведенный ремонт КПП УАЗ «буханка» способствует продлению ресурса коробки.
