Как выбирать воздушные (обратные) клапана для канализации? Обратный клапан для канализации — назначение, виды и установка Обратный клапан 110 наруж.

Для чего нужен обратный клапан на канализацию 110 мм, и где он используется? Устанавливают его не только в квартирах, но и в частных домах. Ведь он решает серьезные проблемы, которые могут возникнуть в санузле.

Зачем он нужен

Время от времени жители частных домов и квартир, расположенных на первых этажах многоэтажных зданий (особенно в старых) сталкиваются с такой проблемой, как обратный поток жидкости. Да, такое происходит – унитаз наполняется содержимым канализационных труб, а в особо запущенных случаях оно даже переливается через край. Причина этого проста – засор в горизонтальных трубах, расположенных в подвале. Однако обитателям таких квартир ничуть не легче от того, что проблема в такой простой неполадке. Неприятный запах, грязная ванна и раковина, а порой и мокрые полы мало кого оставят равнодушными и спокойными. К счастью, решить эту проблему можно установив простой канализационный обратный клапан подходящего диаметра. Правда, в этом случае с точно такими же неприятностями столкнутся люди, живущие этажом выше. Однако такое случается сравнительно нечасто – прежде чем вода поднимается до второго этажа, давление в трубах вырастает до такого предела, что засор просто продавливается и уходит.

Но это не значит, что обратный клапан для канализации бесполезен для обитателей более высоких этажей. Ведь засор может произойти и в вертикальных трубах между этажами. Да, такое случается значительно реже, но всё же случается. Чаще всего причина этого – попадание посторонних предметов (прокладки, подгузники, куски ваты или картонные втулки от туалетной бумаги), которые разбухают и застревают. В результате в унитазе или раковине может появиться целый фонтан из содержимого канализационных труб даже на 10 этаже. И только надежное запорное устройство позволит полностью исключить такую возможность.

Впрочем, засоры возникают не только из-за того, что в унитаз смывают то, что нужно отправлять в мусорный мешок. Случается это и просто из-за старых труб – постепенно их внутренний диаметр уменьшается из-за солей, откладывающихся на стенках. Поэтому чем старше дом, тем выше риск появления засоров.

Дополнительное назначение канализационного обратного клапана – защита помещения от диких животных. Чаще всего крысы и мыши проникают таким образом в частные дома, но порой нежеланных соседей можно встретить и в многоквартирных многоэтажных зданиях. Разумеется, благодаря обратному клапану для канализации проблема решается раз и навсегда.

Как он работает?

Принцип работы этих незамысловатых, но полезных устройств крайне прост. Они имеют несколько большие размеры, чем труба, на которые устанавливаются, так как должны вместить определенные комплектующие. Главным из них является механическая подвижная заслонка. Когда клапан не работает, заслонка находится в стандартном положении "закрыто". При прохождении основного потока вода давит на заслонку и легко приподнимает её, благодаря чему содержимое унитаза или раковины быстро уходит в канализацию. А вот если имеет место обратный поток, то заслонка останется неподвижной благодаря своему особому устройству.

Их можно разделить на две группы в зависимости от диаметра труб, в которые их устанавливают – 50 и 110 (или 160) миллиметров. Первые предназначены для установки на канализационные трубы, идущие от раковин и ванн. Вторые же нужны чтобы исключить возможность попадания сточных вод в унитаз – здесь трубы имеют больший диаметр, чтобы моментально пропустить воду вместе с отходами жизнедеятельности.

Несмотря на простоту, они могут иметь различное устройство – в первую очередь они отличаются видом преграды, а также принципом её действия. Если рассматривать разновидности обратных клапанов для канализации 50 мм и 110 мм, то окажется, что наиболее распространены следующие варианты:

• подъемные,
• поворотные,
• шаровые,
• межфланцевые.

О каждом из них будет полезно рассказать поподробнее, чтобы каждый желающий смог выбрать и приобрести именно тот вид, который подойдет ему лучше всего.

Подъемные

Главным достоинством этой модели является высокая надежность, достигаемая максимально простым устройством. Когда стоки идут из унитаза, то запорный элемент поднимается под давлением снизу, пропуская поток. Сразу после этого пружина возвращает его в исходное положение. Если же поток идет с обратного направления, то он давит на элемент сверху, что не приводит ни к какому результату – он остается на месте.

Единственный минус, какой имеет этот обратный клапан для канализации 110 мм, это возможность образования засора. Время от времени его нужно чистить. К счастью, сделать это совсем не сложно. Достаточно открутить четыре болта на верхней поверхности, после чего промыть механизм под струей воды, вернуть на место и закрутить болты.

Поворотные

Другое название поворотных клапанов обратных канализационных 110 мм – лепестковые. Дело в том, что здесь механизм запора действительно напоминает лепесток. Трубу перегораживает специальная мембрана, оснащенная пружиной. Если поток идёт с "правильной" стороны, то давление поднимает лепесток. И наоборот, при движении в обратном направлении вода будет натыкаться на мембрану, которую не сможет поднять ни при каких условиях.

Определенную проблему может доставить устройство изделия. Оно имеет расширение, а потом сужение – чтобы вода легко проходила насквозь, поднимая мембрану. Однако именно в таких местах чаще всего происходят засоры. Поэтому сверху разработчики расположили специальную съемную крышку. Достаточно снять её, чтобы можно было без труда устранить засор.

Шаровые

Это устройство имеет запорный механизм в виде шарика. Если на него надавить с "нужной" стороны, то он немного поднимается вверх и закатывается в специально отведенное углубление, не мешая потоку проходить в канализационную трубу. Сразу после того, как поток иссякает, шарик возвращается на место под своей тяжестью. Когда поток идет с противоположной стороны, он давит на шарик сверху и тот сохраняет свое положение, не смещаясь ни на миллиметр.

Единственный недостаток данного решения – шарик не всегда идеально стыкуется с боковыми стенками. Поэтому малая часть сточной воды может просочиться. Впрочем, её объем будет незначительным, в большинстве случаев это остается незамеченным – не появляется ни фонтана из унитаза, ни неприятного запаха из раковины.

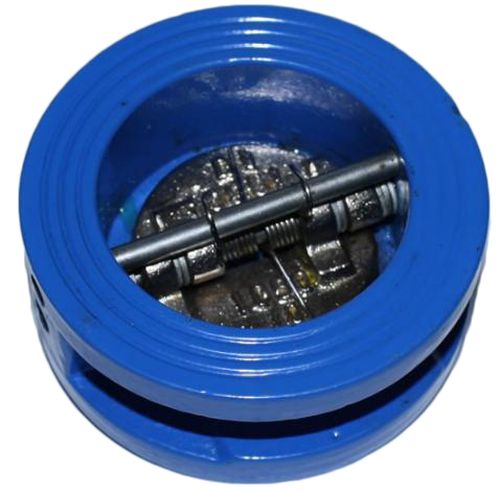

Межфланцевые

Если вы ищете именно обратный клапан для канализации 50 мм, а не 110, то именно межфланцевый станет оптимальным выбором. Он имеет самые маленькие размеры из всех существующих. Устройство также очень простое и напоминает лепестковый клапан. Внешне он напоминает невысокий цилиндр, в котором находится поворотная заслонка. Заслонка может быть двух видов. Во-первых, два полукруга, закрепленных на центральном стержне и зафиксированные пружинами. Во-вторых, небольшая тарелка, установленная на стенке корпуса и также удерживаемая пружиной. Под напором запирающий элемент поднимается и пропускает воду в канализацию. Однако небольшие размеры приводят к тому, что они не могут пропускать какие-либо твердые предметы – только воду. К тому же, их устанавливают не поверх трубы, а внутрь. Поэтому для простой чистки придется полностью разбирать трубы, а выполнять такую работу не слишком приятно. Всё это делает её межфланцевый обратный клапан на канализацию 50 мм совершенно непригодным для унитаза и прекрасным выбором для сброса грязной воды из ванны или раковины.

Как выбрать подходящий вариант?

Начать с того, что обратный клапан 110 или 50 мм может быть изготовлен из различных материалов:

• полипропилен,
• поливинилхлорид,
• нержавеющая сталь,
• АБС-пластик.

Выбирать материал модели следует исходя из того, из чего изготовлены трубы. То есть, для металлических труб лучше взять металлическое устройство, в то время как ПВХ трубы лучше работают с пластиковыми изделиями.

Также очень важно следить за тем, чтобы совпадал диаметр. Никаких сужений здесь быть не должно – они приведут к скорейшему появлению засоров и, соответственно, придется очень часто выполнять такую неприятную работу, как чистка.

Кроме того, нужно решить, куда именно вы будете устанавливать устройство. Некоторые люди предпочитают установить обратные клапаны на канализацию 50 мм на все раковины и ванну, а также 160 мм на унитаз (если они находятся далеко друг от друга), в то время как другие имеют возможность установить всего один клапан на общую канализационную трубу (если ванна, кухня и санузел расположены компактно).

Что нужно знать при установке

В большинстве случаев процесс установки не доставляет серьезных проблем опытному мастеру. Однако обратные клапаны нельзя назвать особо распространенными и всем известными изделиями. Поэтому дать несколько простых советов, способных помочь правильно выполнить всю работу, будет весьма полезно:

• Обратите внимание на стрелку. На корпусе обязательно должна быть изображена стрелка, показывающая "правильное" направление потока. Если установить изделие неправильно, то вода из унитаза и раковины будут копиться в трубах, в то время как стоки из канализации легко проникнут в квартиру;
• Обязательно выполните предварительную проверку, чтобы не получить проблем в будущем. Для этого просто откройте холодную воду в ванной и пустите струю в обратный клапан сначала с одной стороны, а потом – с другой;
• Если спустя какое-то время после установки вы услышите незнакомый шум и вибрацию, то, скорее всего, дело в блокирующей мембране. Она засорилась или была повреждена. Проведите чистку – если это не поможет, то замените герметичную окантовку с заслонки – в большинстве случаев она легко удаляется.

Запомнив эти нехитрые правила, вы наверняка сможете без труда справиться с установкой системы и не столкнетесь ни с какими затруднениями.

Почему клиенты выбирают нас?

Вы задумываетесь о покупке качественного обратного клапана 110 мм, пластиковых труб или каких-то комплектующих для системы водопровода или канализации? NordStar предлагает своим клиентам обширный ассортимент разнообразной продукции. Тысячи жителей Санкт-Петербурга обратились в нашу компанию и впоследствии у них не было причин для сожаления о своем выборе. Многие из них даже перешли в категорию постоянных клиентов, что позволило им получить особые условия сотрудничества.

Они высоко ценят высокое качество и доступные цены,
какие рады предложить им мы. Сотрудничая с проверенными поставщиками и закупая
всю продукцию крупными партиями, компания может значительно снизить стоимость
деталей не в ущерб их качеству. Ну а отменный сервис – ещё одна причина для
того, чтобы обратиться к нам. Опытные консультанты ответят на любые возникшие у
вас вопросы, а при необходимости помогут подобрать подходящее для конкретной
ситуации оборудование.

Электричество, газ, водоснабжение и водоотведение - необходимый минимум коммуникаций в современном доме. Привыкшие к многочисленным благам цивилизации нынешние обитатели мегаполиса стремятся улучшать уже имеющиеся удобства. Поэтому неприятный запах из канализационных труб и порой пугающие «хлюпающие» звуки оттуда же энтузиазма у домовладельцев не вызывают. Избавиться от них поможет установка воздушного клапана на канализацию. Именно об этом и пойдет речь в статье.

Что такое воздушный клапан для канализации

Аэратор (а именно так будет правильнее называть воздушный или вакуумный клапан для канализации) - это устройство, призванное решить в квартире или частном доме одну из самых неприятных проблем: труднопереносимый запах, с которым не в состоянии справиться ни один освежитель воздуха. Это и немудрено, ведь причина кроется в неправильном монтаже системы канализационных труб. Из-за этого в ней скапливаются газы и возникают перепады давления. Установка аэратора также способна устранить странные звуки, которые издают трубы.

• Почему это происходит? В многоэтажных домах до сих пор стандартным решением считается вывод стояка на крышу здания. Это простой и проверенный способ вентиляции. Однако довольно часто система оказывается неспособной справляться со своей задачей и неприятные запахи вместо выхода наружу возвращаются в жилое помещение. Но гораздо хуже, если зловонные струи начинают хлестать из сифонов. Тут одним моральным ущербом обойтись не получится.
• Цель воздушного клапана, монтируемого во внутреннюю канализацию - создавать заслон и не пропускать обратно в квартиру газы и запахи. Он автоматически блокирует систему, когда давление в ней повышается. Когда оно спадает, заслон также автоматически убирается. То есть устройство реагирует на бурные процессы внутри труб. Как результат - грязные сточные воды и нежелательное амбре в квартире начисто отсутствуют.

Принцип работы воздушного клапана можно описать следующим образом:

• когда осуществляется слив воды из квартиры, она уходит в общую систему. При этом давление в ней становится меньше, чем атмосферное;
• такая разница не остается незамеченной для устройства, и воздушный клапан приоткрывается. Одновременно с этим осуществляется поступление воздуха через боковое отверстие;
• когда достаточное количество воздуха попадет в систему, то давление в ней сравняется с атмосферным. Тогда шток клапана возвращается на место.

Конструкция аэраторов одинакова во всех случаях, несмотря на различия в механизме функционирования или крепления:

• корпус . Его изготавливают из жестких полимеров, особые требования предъявляются к его герметичности. Верхняя крышка съемная, с надежным резьбовым соединением. Это нужно для внешнего визуального осмотра устройства и его прочистки. Для плотного прилегания обязательно имеется резиновая прокладка;
• входное отверстие для подачи воздуха;
• механизм открывания - закрывания клапана. Это может быть шток или мембрана одностороннего действия. Вторая считается более надежной, так как ее не может заклинить мусором, который неизбежно попадает в систему.

Виды воздушных клапанов для канализации

По принципу работы клапаны в устройстве могут быть трех типов:

• автоматический. Устанавливают такие в основном в небольшие частные строения. С большими нагрузками он просто не справится. Его конструкция не выдержит сильного напора воды и значительного объема воздуха;

• кинетический. Иногда его можно встретить под названием «антивакуумный». Работать он может только при низких давлениях. Такой клапан предотвращает скопление воздуха в больших объемах, когда происходит слив, а система заполнена водой;
• комбинированный . Он представляет собой устройство, сочетающее возможности обоих вышеописанных видов.

Так как магистраль трубопровода может быть смонтирована вертикально или горизонтально, то для каждой из них потребуются различные виды аэраторов. При их выборе для установки должен учитываться и такой нюанс, как диаметр труб. В продаже встречаются следующие типы клапанов:

• приемный аэратор. Его диаметр 20 см, а само устройство снабжено фильтром, улавливающим твердые частицы из воды и не пропускающим их дальше в систему. Монтируют такой вид клапана перед насосом горизонтального трубопровода;
• шаровая модель. Устанавливается на горизонтально идущие трубы малого диаметра. В основном это водоотводные системы от сантехнических приборов. Свое название аэратор получил, потому что в качестве затвора в нем применяется шаровой элемент, а пружина обеспечивает прижимную силу;
• межфланцевая модель более компактная и легкая. Ее можно установить как в горизонтальном, так и в вертикальном трубопроводе. Она бывает проходной(когда проходящий через нее поток воды не меняет своего направления) и угловой(пропускаемый сквозь клапан поток рабочей среды меняет ход на 90 °). Дисковые пружинные модификации бывают диаметром от полутора до 20 см. Их работа аналогична шаровым аэраторам, но затвор представляет собой пластину. Двустворчатые вариации производятся диаметром 5 - 70 см;

• обратный воздушный клапан для канализации (лепестковый или поворотный). В качестве запорного элемента в нем выступает золотник. Он то и захлопывается в случае необходимости, когда давление в системе падает. У клапанов большого диаметра в таком устройстве имеется один недостаток: они быстро ломаются из-за того, что золотник очень сильно ударяется о седло. И как результат - при срабатывании такого поврежденного клапана во время дальнейшей эксплуатации возникает гидравлический удар. Решением для клапанов больших диаметров становится применение демпфера, гасящего удары. Обратные аэраторы делятся на простые (диаметром менее 400 мм) и собственно безударные, оснащенные демпфером. Первые устанавливают в системах не опасающихся возможных гидроударов.

Существует так же классификация по способу крепления:

• сварочный способ . Применяется при наличии особо агрессивных сред, в квартирах и частных жилых домах не используется;
• муфтовое крепление разработано для труб небольшого диаметра. Обратный клапан в этом случае крепится с помощью резьбовой муфты;
• Уже упоминался межфланцевый вид соединения , когда крепежный элемент на самом клапане отсутствует. В этом случае он зажимается между фланцами в трубопроводе. За счет его компактности, такой аэратор целесообразно применять на участках канализационной системы небольших размеров;
• крепление через фланцы с применением уплотнения .

Воздушный клапан для канализации своими руками

Установить воздушный клапан можно и собственноручно, но если есть хоть малейшие сомнения, лучше положиться на опыт профессионалов и пригласить специалиста.В качестве общих требований к монтажу можно перечислить такие правила.

• Аэраторы запрещается устанавливать в помещениях, которые не имеют постоянного отопления. Температура воздуха ниже нуля градусов - веская причина отказаться от проведения монтажа.
• Нельзя ставить устройство в таком месте, чтобы впоследствии доступ к нему был неудобен или вовсе не возможен. В процессе его эксплуатации не раз придется проводить профилактические осмотры.

• Если установка производится в помещении, оснащенном решеткой в полу, то воздушный клапан должен быть установлен на высоту больше чем 35 см от уровня основания.
• Чтобы провести монтаж автоматического аэратора, в системе потребуется определить точку наивысшего стока в общий стояк. Установка клапана осуществляется на высоте превышающей 10 см от этой точки.
• Клапан устройства должен располагаться непосредственно в раструбе прямого участка с использованием уплотнительного кольца. Вертикальное расположение в системе обеспечит его эффективную работу.
• Минимальные расстояния, указанные в правилах, позволяют не допустить ситуацию, когда отходы и фекальные массы, смываемые в систему, засоряют аэратор.

Возможные места установки воздушного клапана

• Аэраторы с современной конструкцией могут быть установлены и в туалете, и в ванной комнате. Их с легкостью монтируют в вертикальный стояк системы канализации (с выходом на чердаке).
• Простые устройства ставят на мойку, умывальник или ванную. Если речь идет о фановой трубе, то для нее лучше приобрести цилиндрический аэратор с крышкой.

• Воздушные клапаны для канализации 50 мм разрежают воздух в горизонтальных частях системы канализации (ванны, мойки в кухне и раковины). Их обязательно придется установить, если протяженность труб достаточно большая или имеется переход с одного диаметра трубы на другой. Соблюдение наклона при монтаже системы слива будет способствовать естественному устранению грязной воды и предотвратит скапливание жидкости, следовательно, и неприятного запаха.
• Воздушные клапаны для канализации 110 мм в первую очередь предназначены для фановых труб. Как вариант возможен монтаж устройства на вспомогательный стояк, если речь идет о доме, где проживают две семьи. Но при этом обязательным условием остается выведение хотя бы одного из них на крышу здания.
• Вне зависимости от места установки аэратор запрещается внедрять в систему под уклоном или в горизонтальном положении.

Как правильно выбрать воздушный клапан

Помимо ориентировки на горизонтальное и вертикальное расположение системы канализации, номинальное давление, установочные размеры и способ крепления при выборе аэратора нужно учитывать еще ряд нюансов.

• Материал. Все элементы устройства должны быть выполнены из прочных материалов, способных противостоять агрессивной среде канализационной системы и прочим разрушающим факторам.

• Важно, чтобы на случай поломки механизма, сохранялась возможность регулировать его работу вручную.
• Обеспечить достойную защиту от неприятных запахов и обратного поступления загрязненной воды может только надежный клапан, являющийся основой всей конструкции.
• Так как аэраторы могут служить прекрасным переходом для проникновения грызунов из канализации в жилые помещения, на правильно сконструированных моделях предусмотрена на этот случай защита.

Установка аэратора

• Перед началом работ необходимо убедиться, что поступление воды по всему стояку перекрыто. Нужная часть трубы демонтируется, а на ее место устанавливается аэратор. В прилагающейся к нему инструкции весь процесс описан достаточно подробно. Если труба расположена горизонтально, то при установке важно сверить направление потока воды с указателем на устройстве. Трубу входа и раструб запрещено менять местами, иначе клапан просто не будет срабатывать.

Схема установки воздушного клапана на канализацию

• Аэраторы для фановых труб позволяют производить их установку без нарушения целостности и длины системы. Чаще всего это конструкция с крышкой, имеющая форму цилиндра, диаметром 110 мм. Когда на крышку воздействует напор воды - она будет открываться. Ослабление давления повлечет закрывание (его обеспечит пружина). И каким бы сильным напором не обладали идущие в обратном направлении сливные воды, они не пройдут в помещение.

Цены и производители

Аэраторы позиционируются продавцами не просто как эффективные и нужные устройства (в этом несложно убедиться, прочитав вышесказанное), но и как доступные механизмы. Но стоимость их очень сильно разнится в зависимости от производителя и некоторых конструкционных особенностей. Для сравнения некоторые цены объединены в таблицу ниже.

Диаметр	Цена (руб.)	Бренд / страна производитель	Примечания
110	150	Политэк /Россия
110	1300 - 1240	McAlpine / Великобритания	Ценовой диапазон указан в зависимости от пропускной способности аэратора (от 29,2 л/сек. до 19,4 л/сек.)
110	365	SINICON / Россия
75/100	2350	Maxi - Vent / европейское объединение Wavin Ecoplastic
32/50	1580	Mini - Vent / европейское объединение Wavin Ecoplastic
50	2380 - 620	McAlpine / Великобритания	Диапазон цен указан в соответствии с пропускной способностью клапана (от 8,9 л/сек. до 3 л/сек.)
50	90	SINICON / Россия
40	520 - 400	McAlpine / Великобритания	Цена варьируется в зависимости от пропускной способности устройства (от 3 л/сек. до 1 л/сек.)

Как несложно убедиться, российские аналоги обходятся дешевле, но последнее слово всегда останется за потребителем.

Продолжаем цикл публикаций, посвящённых системам канализации – основным принципам их обустройства, правилам проведения проектирования и монтажа, требованиям по безопасной эксплуатации, рекомендациям по регулярному профилактическому обслуживанию. Грамотно спланированная и собранная канализация не должна приносить владельцу дома или квартиры много хлопот. Однако ж, специфика этой инженерной системы такова, что даже незначительная авария порой превращается в настоящую «трагедию».

Тема сегодняшнего рассмотрения – особый прибор в системе канализации, который как раз и призван сводить к минимуму последствия некоторых аварий. Устройство, о котором, кстати, далеко не все знают, будет полезно как для владельцев загородного дома, так и для хозяев квартир, особенно расположенных на нижних этажах. Это — обратный клапан для канализации: для чего он нужен, как устроен и работает, что оценивают при выборе, где и как устанавливается.

Для чего нужен обратный клапан?

А об этом очень эмоционально могут поведать те, кому хоть раз в жизни доводилось пережить «фонтан» канализационных стоков из унитаза, заливающий порой не только санузел, но и распространяющийся на соседние помещения. Более отвратительного катаклизма на бытовом уровне, пожалуй, и представить сложно. Мало того, что приходится бороться с банальным потопом - вода насыщена нечистотами, и приходится преодолевать всю свою брезгливость. А потом еще – и бороться с оставшимися «ароматами», которые после проведения самой тщательной уборки все равно уходят далеко не сразу.

А как такое может случиться? Ведь канализация проектируется и монтируется так, чтобы вода постоянно, по всей длине проложенных вертикальных и горизонтальных участков труб, имела свободный выход самотеком, под действием сил гравитации?

Да, действительно, этого случаться не должно. Тем не менее, к такому приводят или неграмотно выполненная прокладка труб, или нарушения правил эксплуатации канализации.

Например, есть четко сформулированные рекомендации по уклону труб, в зависимости от их диаметра. Но иногда «мастера» считают, что они умнее разработчиков СНиП, и, может быть, с целью упрощения разводки, поступают по-своему, давая уклон «на глаз». А вот это уже может привести к появлению потенциально уязвимых к засорению участков трассы. Причем, что интересно, недопустим ни меньший, ни даже более крутой уклон – все должно быть в соответствии с рекомендациями.

Уклон канализационный труб – какой нужен, и почему это так важно?

Казалось бы, что плохого в том, если увеличить уклон – ведь вода станет сходить только быстрее? Оказывается, такое «самовольство» может потом наказываться получением плотного, трудно пробиваемого засора. Каким же должен быть – читайте в специальной публикации нашего портала.

К таким последствиям может приводить прогиб трубы, если некачественно была насыпана песчаная подушка, выполненный без использования колодца поворот или перепад глубины расположения подземной трассы. Могут быть и иные причины, так сказать, «конструкторского» свойства.

Но это в большей мере касается владельцев домов с автономной системой отвода стоков. Здесь несколько проще, так как если стоки явно стали плохо уходить, хозяин обычно сразу начинает «бить тревогу» и предпринимать какие-то срочные радикальные меры по восстановлению работоспособности своей системы. И до этих пор запрещает своим домашним нагружать канализацию.

А вот по-настоящему катастрофические потопы все же больше свойственны квартирам на нижних этажах городских многоэтажек. Здесь уже приходится грешить не на дефекты конструкции канализационной системы, а на крайне низкий уровень культуры (или банально – общего интеллектуального развития) отдельных жильцов дома.

Нисколько не задумываясь о последствиях и игнорируя замечания (а иногда – и агрессивно реагируя на них), они упорно продолжают бросать в канализационные трубы (в основном, конечно, через унитаз) все, что только может через него пройти. В том числе полиэтиленовые пакеты, обычную бумагу, тряпки, крупные отходы пищи, картофельные очистки и многое другое.

Причины превращения унитазов в «грязевой вулкан» — засор в стояке или трубе последующего горизонтального участка.

Все это – предпосылки для образования пробок в стояке (на схеме условно показана красным эллипсом) или в трубах после перехода стояка на горизонтальный участок, например, в подвале многоэтажки. В итоге у пополняющихся стоков появляется внешний подпор, им деваться некуда, и они начинают заполнять полости труб. Внешне это может проявиться не сразу, или может быть хозяевами замечено с опозданием, то есть весь стояк квартир по всем этажам продолжает активно пользоваться канализацией.

Первая открытая точка для свободного выхода воды (по закону сообщающихся сосудов) – это как раз унитаз квартиры, расположенной первой над засором. Вот вам и потоп с нечистотами!

Закупориванию пробками все же больше подвержены горизонтальные участки труб. Поэтому в главной «зоне риска» оказываются как раз первые этажи. Но и жильцам других этажей не стоит спокойно «почивать на лаврах» - практика мастеров-сантехников знает десятки примеров образования пробок и на вертикальных стояках.

Да и хозяевам домов с автономной канализацией, в правильности монтажа которой они абсолютно не сомневаются, тоже успокаиваться нельзя.

Понятно, что навести порядок среди своих домочадцев, научив их правилам эксплуатации канализации – намного проще. Но где гарантия, что ребенок в процессе игры не смоет в унитаз какую-то свою мягкую игрушку или еще что-нибудь, способное спровоцировать образование пробки? Так что потоп тоже может случиться, правда, конечно, не столь масштабный, так как хороший хозяин сразу начнет предпринимать адекватные меры.

Кроме того, в частном доме имеется еще одна потенциальная угроза подтопления жилья через канализацию – во время очень сильных или долго непрекращающихся дождей, во время массового таяния снега, в период половодья, когда коллекторы могут переполняться и не справляться со своей функцией своевременного отвода собранных объемов стоков.

Напрашивается следующий вывод: чтобы обезопасить свои «владения» от подобных неприятностей, необходимо какое-то устройство, расположенное между стояком и внутренней квартирной разводкой. Такое, чтобы оно беспрепятственно пропускало канализационные стоки наружу, в сторону слива, но в то же время – надежно закрывало проход для любых «подарков» извне. Именно такую роль (и не только, кстати) выполняет обратный клапан для канализации.

Кстати, иногда становится очень актуальной и иная способность такого обратного клапана. Известно немало случаев, когда канализационные трубы становится «тоннелем» для проникновения в дом непрошенных гостей – крыс. А в южных широтах, если верить сообщениям, иногда пробираются и более «экзотические» представители животного мира, например, пресмыкающиеся. Так вот - обратный клапан на канализационной трубе прекрасно предохранит дом и от такого нежелательного «визита».

Как устроен канализационный обратный клапан

Устройство обратного клапана, как правило – нехитрое. Их самого названия уже понятно, что он должен исключать возможность тока жидкости в противоположном нормальному направлении. Затвор (заслонка) в нейтральном положении опущен вниз, и даже при небольшом напоре выпускаемых канализационных стоков откроется, уступая им дорогу. Но если появляется перемещение в обратном направлении, (вызванный переполнением трубы дальше по ходу трассы), заслонка тут же перекроет проход.

Цены на обратный клапан для канализации

обратный клапан для канализации

Различия клапанов по способу врезки в систему

Клапаны устанавливаются на канализационные трубы различного диаметра.

• Как правило, модели, используемые на бытовом уровне, приведены к стандартам пластиковых канализационных труб с раструбным соединением – от 50 мм и выше.

• Начиная с диаметра DN200 и выше (как правило, в частной практике с такими канализационными разводками сталкиваться не приходится) обычно используются уже металлические клапаны с фланцевым соединением. При их монтаже уже требуется привлечение специалистов, в том числе для выполнения сварочных работ – для приваривания фланцев в нужных точках трассы.

• Клапаны на металлических канализационных трубах могут не крепиться непосредственно к фланцам, а устанавливаться между двумя фланцами, которые затем обтягиваются по кругу болтами или шпильками.

Такие устройства более компактные, и проще в установке, хотя бы с тех позиций, что обжимать приходится один комплект шпилек на фланце. Но зато в подобных клапанах уже никак не «втиснуть» ревизионное окно, так что при подозрениях на неполадки или засор придется проводить обязательный демонтаж.

• В автономных канализационных системах – вряд ли, а в централизованных, да, могут встречаться обратные клапаны в металлическом корпусе с патрубками, предназначенными для установки в раструбы чугунных канализационных труб старого образца.

• Наконец, существуют обратные клапаны, которые устанавливаются или в начале, или в конце трубы. Например, оснащенные собственной внешней манжетой, которые надевается на выходной патрубок (выпуск) унитаза. А далее уже одевается раструб канализационной трубы, и заслонка оказывается внутри нее.

Или, наоборот, с раструбом - для установки на конец последней по ходу трассы трубы. Например, при входе в перепадный или поворотный колодец, или же в точке сброса из трубы в канализационный коллектор.

Здесь в большей мере как раз защита не от обратного потока канализационных стоков (хотя и с этой задачей, в принципе, клапан справится). Но, скорее, подпружиненная створка становится непреодолимым препятствием для проникновения в канал трубы всякой нежелательной живности, например, крыс. То есть при отсутствии тока жидкости жерло трубы будет поддерживаться закрытым.

Различия по принципу действия запирающего механизма

Различаются обратные канализационные клапаны и по принципу действия их запирающего механизма.

Поворотный или лепестковый клапан

Они поставлены на первое место хотя бы потому, что, наверное, более 90% всех клапанов (если даже не больше), используемых на канализационных трубах в масштабе квартиры или загородного частного дома – именно такой конструкции.

Устройство нехитрое. Затвором служит круглая створка, шарнирно закрепленная в корпусе изделия. Створка может быть подпружиненной или даже закрываться просто под действием силы тяжести. В моделях для горизонтального монтажа подвижное крепление этого «лепестка» размещено сверху.

При перемещении сточных масс створка под напором жидкости приоткрывается. Чем больше перемещаемый объем стоков – те сильнее откроется затвор. Но если поток направится в противоположную сторону (появится внешний подпор), створка будет прижата напором к седлу, к которому она хорошо подогнана. То есть клапан не пропустит обратный поток нечистот в сторону дома или, на локальном уровне – в сторону сантехнического прибора.

Сама по себе заслонка, к сожалению, является препятствием для свободного прохождения крупных включений в сточные воды. И если хозяева все же допускают вольности в правилах эксплуатации канализации (о чем рассказывалось выше), клапан сам порой становится местом засора. Поэтому такие изделия принято оснащать ревизионными окошками. Эти проемы могут закрываться крышкой, фиксируемой винтами или защелками, резьбовой заглушкой и т.п. В любом случае – это элемент конструкции клапана позволяет быстро и без проведения какого-то сложного демонтажа добраться до «проблемного» места, чтобы произвести прочистку.

Поворотных заслонок в клапанах диаметром 110 мм и более может быть и две. Это, во-первых, страховка для гарантированного срабатывания устройства, если скажем, на седле одной их заслонок задержится какая-то помеха для плотного прилегания створки. А во-вторых, вторая заслонка обычно оснащается еще и рукояткой ручного управления. Она позволяет при необходимости быстро выполнить аварийное перекрытие клапана. В некоторых моделях рукоятка дает возможность установить и максимальную величину открытия створки – когда появляется потребность в регулировке интенсивности потока выпускаемых стоков.

Впрочем, большинство капанов и с одной заслонкой все равно оснащаются рукояткой аварийного перекрытия.

Самые навороченные модели могут оснащаться еще и электроприводом, позволяющим удаленно управлять закрытием заслонки. Но необходимость такого в не слишком масштабной домашней канализационной сети – спорная. Впрочем, дело, конечно, хозяйское.

Запорный механизм подъемного типа

Нечасто встречающийся, но все же.

Это клапан, собранный в металлическом корпусе с соединительными фланцами, нижняя часть которого практически идентична обычной вентильной задвижке. Только вместо самого вентиля сверху закреплена крышка. На ней с нижней стороны имеется направляющий канал для перемещения штока с тарельчатой заслонкой. Имеется пружина, которая в спокойном состоянии удерживает заслонку прижатой к седлу на нижней части корпуса клапана.

Усилие, создаваемое пружиной, таково, что поток канализационных стоков своим напором должен без проблем приподнять заслонку, то есть проход открывается. Но если движение жидкости начинается с противоположной стороны – обратный поток будет «помогать пружине», то есть своим напором плотно прижимать тарелку к седлу.

Надо сказать, что это не самое удачное решение именно для канализационных разводок, в которых стоки могут содержать крупные включения. Из-за сложности формы канала в корпусе такого клапана, он может стать потенциальным местом засора. Съемная крышка, конечно, позволяет проводить прочистку, но тем не менее. Для грязной воды с незначительными по размерам примесями-взвесями – ещё пойдет, но для канализационных стоков с их «непредсказуемостью» — лучше не стоит.

Обратный клапан шарового типа

Очень интересную и надёжную конструкцию представляет собой обратный клапан с заслонкой в виде шара. Перемещение этого шара в полости корпуса устройства обеспечивает перекрытие или открытие прохода для потока стоков.

Шар изготавливается из синтетического каучука или же из алюминиевого сплава, но опять же – с каучуковые покрытием. Это важно в плане его хорошего прилегания к седлу капана. Во многих моделях для максимальной герметичности клапана в закрытом состоянии его седло оснащается еще и эластичной кольцевой прокладкой.

В верхней части корпуса имеется полость (закрытая снаружи крышкой). Именно в это полость (отсек) будет перекатываться шар, если к нему прикладывается усилие со стороны потока жидкости, следующего в правильном направлении (указано стрелкой на корпусе). Для этого на внутренних стенках корпуса выполнены два наклонных выступа–направляющих.

Как это работает? Посмотрим на схеме:

Все очень просто. В спокойном состоянии шарик под действием силы гравитации скатывается к седлу. В связи с этим такой клапан разрешено устанавливать только на горизонтальном участке канализационного трубопровода, ревизионный окном (скошенным отсеком) исключительно вверх. На вертикальном стояке канализации его не установишь, так как он будет работать в таком случае исключительно при перемещении жидкости снизу вверх, то есть на напорной трубе, коей в нашем случае канализация не является.

Если поток идет в правильном направлении, то давления жидкости достаточно, чтобы преодолеть вектор силы тяжести шара и откатить его выше по направляющим, освободив тем самым проход. Чем больше напор потока – тем выше переместится шар, а значит – тем сильнее откроется клапан.

Но если поток по каким-то причинам сменил направление, то, во-первых, шар сразу откатится назад, к седлу. А во-вторых, напор еще и плотно прижмет шар к седлу, тем самым увеличивая герметичность закрытого положения клапана.

Шаровые клапаны довольно удобны и надежны. Износ шара, безусловно, постепенно идет – могут проявиться признаки протечки при обратном потоке воды. Однако, эта деталь – заменяемая, и изъять старый шар и установить новый - никакого труда нет. Достаточно отвинтить крепления ревизионной крышки, чтобы получить доступ к клапанному механизму. После прочистки полости шар возвращается на место (или меняется на новый), ставится и прикручивается крышка. И всё - клапан вновь обрел полную работоспособность.

И все же встречаются такие устройства в бытовых системах канализации не столь часто, проигрывают в распространенности поворотным. Хотя, по личному мнению автора, не совсем заслуженно.

* * * * * * *

В различных источниках информации можно теще встретить упоминания о клапанах тарельчатого типа, по типу тех, что широко применяются на водопроводных трубах. Или о двустворчатых, с двумя симметричными заслонками0-лепестками, расположенными на центральной оси и раскрывающихся от периферии к центру (очень распространённая клапанная схема на воздуховодах вентиляционных систем).

Однако, говорить всерьез и применимости подобных устройств на канализационных магистралях – вряд ли имеет смысл. Даже беглого взгляда на показанные схемы должно быть достаточно для понимания, насколько серьёзными препятствиями становятся такие клапанные механизмы для тех загрязнений, что являются свойственными бытовым канализационным стокам. То есть в этих местах обязательно очень быстро и пугающе часто будут образовываться плотные засоры, требующие вмешательства хозяев. И это, заметьте - при совершенно исправной канализации и правильном направлении перемещения стоков. Вот и представьте, насколько удобна будет в эксплуатации подобная система.

Повторимся еще разок – в автономных системах канализации частного дома или на участках внутренней домашней (квартирной) разводки общих систем сбора стоков чаще всего останавливают простые и довольно надежные поворотные клапаны с подвижной створкой, шарнирно закреплённой сверху. Возможен вариант с шаровым запирающим устройством. Все остальные – лучше в указанных масштабах даже не рассматривать.

Когда необходима установка обратного канализационного клапана? Какой выбрать?

В каких случаях без обратного клапана не обойтись?

Необходимо сказать, что обратный клапан все же не рассматривается, как обязательный к установке элемент канализации. Многие системы вполне обходятся и без него. Однако в ряде случаев установка подобного устройства если считается и не категоричным требованием, то уж настоятельной рекомендацией – в полной мере.

1. Это относится к квартирам первых этажей городских многоэтажек. По большому счету, и жильцам второго этажа будет спать спокойнее, если у них вход от стояка защищен обратным клапаном. Объясняется просто – на первом этаже живет рачительный хозяин, который защитил свои владения. То есть ближайшая точка для выхода нечистот при засоре перемещается выше.

Выше виорого этажа обычно не устанавливают, так как создающийся в стояке водяной столб большой высоты сам по себе уже должен «продавить» любой теоретически возможный засор на горизонтальном подвальном участке канализации.

Хотя, «история» знает случаи, когда засоры образовывались и на общих стояках выше уровня первого – второго этажей. Этому могут способствовать, кстати, совершенно ненужные на этих вертикальных «магистральных» участках обратные клапаны. Следует правильно понимать, что любая задвижка, даже полностью открытая, становится лишним препятствием для разнообразного мусора и грязи, переносимых стоками. То есть потенциальной угрозой образования засора.

Если хозяева квартир выше 1 ÷ 2 этажа не уверены в правильности монтажа общедомовой системы и аккуратности эксплуатации канализации своими соседями по стояку, то ничто не мешает и им установить обратные клапаны в узлах перехода квартирной развязки в общую сеть. Да, это дополнительные траты, но иногда они оправданы.

2. Почти то же самое можно сказать о владельцах или арендаторах торговых, офисных или иных помещений в полуподвалах, подвалах, на первых ÷ вторых этажах жилых зданий. Лучше сразу защитить свои владения (пусть даже и временные), нежели впоследствии платить за ремонт, да еще и на фоне вынужденного простоя предприятия (фирмы).

3. Даже если частный дом подключен к центральному канализационного коллектору, или же оснащен высокопроизводительными и тщательно просчитанными, имеющими достаточный эксплуатационный запас локальными очистными сооружениями, хозяевам все равно не стоит самоуспокаиваться. Ситуации случаются разные, иногда даже такие, что кажутся совершенно невероятными даже в теории. Так что лучше дополнить свою систему обратными клапанами, чтобы наверняка застраховаться от затопления канализационными стоками.

При этом по возможности лучше вынести этот запирающий механизм за пределы дома – на внешний участок трассы, предусмотрев для него отдельный ревизионный колодец. Естественно, при подобном расположении должна учитываться глубина промерзания грунта в регионе, продумываться вопросы термоизоляции на уязвимых к низким температурам участках прокладки трубы.

Цены на канализационные трубы

канализационные трубы

Обратный клапан концевого типа, устанавливаемый на выходе из трубы.

Как уже говорилось, существуют и специальные модели обратных клапанов, устанавливаемся не в разрыв канализационной трубы, а на ее конец. Например, при сливе собранных в доме канализационных стоков в перепадный колодец или коллектор.

Кстати, любой из упомянутых типов клапанов в канализационной системе частного дома становится и преградой от проникновения крыс и прочей нежелательной живности.

Надо добавить еще один нюанс. Конечно, это очень большая удача, если установкой одного качественного клапана удается сразу оградить всю свою внутреннюю разводку обратного тока нечистот извне. Но иногда это сделать невозможно – по различным обстоятельствам. И тогда приходится каждую из труб, подходящую к стояку, оснащать собственным клапаном соответствующего диаметра. Например, один большой клапан на выпуске унитаза, один 50 мм – на трубе, идущей со стороны ванны, умывальника, душевой кабины. И еще один – на трубе, идущей от кухни.

Так, кстати, намного надежнее. Исключается теоретически возможное негативное взаимное влияние различных сантехнических приборов при возникновении общего или какого-то локального засора. Нередко в проблемных системах клапан и вовсе устанавливают на каждый сантехнический прибор. Кроме того, можно приобрести и специальные сифоны для моек и раковин - со встроенным шариковым или лепестковым обратным клапаном. Или же специальные клапаны для установки на слив бытовой техники, подключаемой в водопроводу и канализации (стиральных или посудомоечных машин).

Как выбрать обратный капан?

В ассортименте специализированных магазинов сантехники представлено немало моделей обратных клапанов. Но в основном можно заметить, что многие из них являются аналогами, лишь незначительно различающимися отдельными деталями.

Какие же критерии следует оценивать при выборе клапана?

• Прежде всего, конечно – это диаметр. Подавляющее большинство клапанов для бытовой канализации оснащено раструбным соединением. И рассчитано на установку в трубы диаметром 50 или 110 мм (реже – 160 мм).

Клапан рассчитан на монтаж в трубу только конкретного диаметра. То есть установка с использованием каких-то адаптеров для перехода на иной диаметр – не приветствуется.

• Материал изготовления клапана. По большей части представлены пластиковые модели (полипропилен, АBS, ПВХ). И так как в современном строительстве превалируют и пластиковые канализационные трубы, то выбор очевиден.

Если в доме (квартире) еще сохранились старые чугунные трубы, и нет желания или возможности их менять, то можно приобрести и соответствующую модель к ним. Хотя, большинство сантехников предпочтёт все же или заменить старую разводку, или же врезать в чугун полимерный клапан – для этого в продаже есть специальные переходные манжеты.

Заслонки качественных клапанов часто изготавливаются из нержавеющей стали.

• Кстати, многие догадливые читатели, наверное, уже поняли, что производители постарались сохранить цветовую маркировку изделий, аналогичную применяемой на трубах. То есть серый цвет – исключительно для разводок, размещенных внутри здания, оранжевые – универсальные, которые можно монтировать и на внешних канализационных сетях. Материал изготовления «рыжих» приборов обладает повышенной прочностью, устойчивостью к перепадам температур и т.п. Довольно часто допустимые условия эксплуатации обозначены в технической документации изделия.
• В обязательном порядке оцениваются функциональные возможности устройства. В параметрах клапана должно оговариваться, рассчитан ли он только на пропуск воды, или же вполне справляется и с фекальными стоками. Это – очень важно, так как некоторые модели схожи, можно ошибиться, и вскорости получить неработоспособную систему.
• Следует оценить габариты устройства – сопоставить их с местом, где планируется его установка.
• Чаще всего клапаны стараются размещать на горизонтальных участках канализационных труб. Однако, недостаточность места или другие обстоятельства могут заставит прибегнуть и к вертикальному монтажу. Значит, клапан должен быть рассчитан именно на вертикальную установку – далеко не все модели поддерживают такую пространственную ориентацию.

• В паспорте клапана можно встретить значение предельно допустимого давления обратного потока, например, от 0 до 5 метров водяного столба. То есть при превышении этого параметра производитель не гарантирует, что заслонка не будет деформирована или сорвана. Но, если честно, представить давление, эквивалентное пятиметровому столбу воды со стороны коллектора, септика или колодца, (учитывая, что никакого оборудования, способного создавать принудительный напор, там априори быть не может), - не хватит никакого воображения.

Так что можно успокоить себя, что все качественные клапаны для домашней канализации рассчитаны на любое теоретически возможное обратное давление.

• При приобретении клапана лучше всего останавливать свой выбор на моделях, оснащённых возможностью принудительного перекрытия задвижки. Случаются ситуации, когда приходится срочно прибегать к этой функции. Но, в принципе, большинство моделей оснащены ею, как говорится, «по умолчанию».

• В продаже представлены модели и отечественных, и зарубежных производителей. Кстати, тот случай, когда нет какого-то явного преобладания качества импортных изделий. Здесь, скорое, лучше исходить из тех соображений, дает ли производитель гарантию своим изделиям, и если да – то какую. И не забывать при этом оформлять гарантийные документы при покупке.

Ну а если товар вообще не сопровождается никакой документацией – имеет смысл подумать, стоит ли связываться с таким «подарком», несмотря на очень привлекательную стоимость, и не подведет ли он в критической ситуации.

Краткий обзор моделей обратных клапанов для канализации

Естественно, раз речь идёт у нас о бытовой канализации, ограничимся моделями с диаметрами 50 и 110 мм.

Иллюстрация	Краткое описание модели	Примерная стоимость
	«Capricorn» 50 мм, производство – Польша. Только для внутренней разводки. Стоки без фекалий. Полипропилен. Ручная заслонка – предусмотрена.	950 руб.
	Клапаны обратные на отдельные сантехнические приборы. Производство – «Mc Alpine» (Шотландия). Диаметры – от 32 до 50 мм. Резьбовое муфтовое соединение с коническими прокладками. Материал – ПВХ. Допускается горизонтальная и вертикальная установка. Стоки без фекалий.	В зависимости от диаметра – от 500 до 900 руб.
	Обратный клапан на трубу 50 мм ТП-86.50 , отечественного производства. Для внутренней разводки, стоки без фекалий. Полипропилен. Только горизонтальная установка. Давление обратного потока – до 3 метров водяного столба. Рабочие температуры – от +1 до +35 ℃. Заявляемый срок службы – до 50 лет. Гарантия производителя – 12 месяцев.	450 руб.
	Обратный клапан ТП-85.100 , также отечественного производства. Диаметр – 110 мм. Для внешней и внутренней разводки на горизонтальных участках труб. В том числе – и для труб с фекальными стоками. Остальные характеристики сходы с клапаном ТП-86.50.	1000 руб.
	Обратный клапан Ф110 PESTAN (производство Сербия). ABS-пластик + полипропилен. Заслонка из нержавейки. Диаметр – 110 мм. Для внешней и внутренней разводки, только горизонтальное положение. Работа с фекальными стоками. Гарантия производителя – 15 лет!	1450 руб.
	Клапан обратный на канализационную трубу 110 мм «Ostendorf 908002» . Любые типы стоков, внутренняя и наружная установка, только горизонтальная ориентация. Полипропилен. Максимальное обратное давление – 5 метров водяного столба. Максимальная температура: +95 ℃. Гарантия производителя – 1 год.	1720 руб.

В перечень были включены популярные модели хорошего качества с умеренными ценами. Есть, конечно, клапаны и более «навороченные», с несколькими задвижками, с датчиками и дистанционным управлением заслонками. Стоимость таких моделей, понятно, может быть во много раз выше. Но необходимость в подобных приборах возникает далеко не всегда и не у всех. Так что останавливаться на них - не видно особого смысла.

Установка обратного клапана на канализационную трубу

Установка таких приборов, если уже есть полная ясность, куда они будут монтироваться, особой сложности не представляет. И в особенности в тех случаях, когда клапан ставится в ходе монтажа всей канализационной разводки, например, при строительстве или капитальном ремонте.

Каждый, кто уже в своей практике имеет опыт сборки канализационных труб, должен справиться с такой задачей. Иное дело – если всему приходится учиться на ходу. В такой ситуации на клапане лучше не тренироваться – начинать с чего-нибудь попроще. То есть разумнее будет пригласить специалиста.

Практически все клапаны оснащены раструбом на входе и прямым участком трубы на выходе – для знакомого раструбного соединения. То есть с этим в условиях обычного монтажа проблем сложиться не должно. Задача усложняется, если клапан приходится врезать в уже уложенный участок трубы. И при этом каким-то образом временно сместить какой-то край – невозможно. Например, унитаз вмурован, стояк тоже неподвижен, а раструбное соединение все же требует определённой свободы поступательного перемещения стыкуемых деталей.

Выход есть – использование или компенсационного патрубка, с удлиненным раструбным участком, или соединительной муфты, оснащенной манжетами с обеих сторон.

Такие патрубки и муфты выпускаются и на трубу 50 мм, и на 110 мм.

Последовательности действий получается такая:

• В месте планируемой установки вырезается участок трубы. С таким расчетом, чтобы освободить раструб для заведения прямого участка трубы клапана. А с другой стороны – чтобы надеть компенсационный патрубок последующей его вставкой в раструб клапана.
• Обрезанный участок извлекается из раструба идущей далее по ходу трассы трубы — он больще не понадобится. Оставшийся резанный край тщательно зачищается от заусенцев, по торцу снимается аккуратная фаска.

• Участки соединения, для снижения силы трения во время монтажа, можно смазать силиконовой смазкой. Если ее нет – то подойдёт и густой мыльный раствор.
• На обрезанный край трубы надевается компенсационный патрубок и просаживается на всю глубину своего удлиненного раструба.
• Клапан вставляется прямым участком в раструб, оставшийся на одной стороне подготовленного к монтажу участка. Просаживается до конца раструба.
• Затем компенсационный патрубок сдвигается назад, с таким расчётом, чтобы его прямой участок полностью вошел в раструб клапана.
• Так как при таком монтаже у деталей остаётся определённая степень свободы, а усилия при обратном подпоре бывают все же немалыми, чтобы в ходе эксплуатации не произошло смещения — соединительные узлы лучше будет дополнительно обтянуть металлическими хомутами.

Если на участке трубы, где требуется установка клапана, нет раструба, то в ход идёт соединительная муфта. Она после обрезки и зачистки краев одевается на тот край, который ближе к выходу, и сдвигается, открывая место для стыка. После этого клапан надевается своим раструбом на противоположный конец обрезанной трубы с просадкой до упора. Затем клапан выравнивается соосно с трассой, и на его прямую часть сдвигается ранее надетая муфта, которая полностью перекроет стык. Здесь тоже желательно не полениться усилить узел металлическими хомутами.

• Место установки прибора должно выбираться таким, чтобы обеспечивался доступ для проведения регулярной профилактики. Любой клапан – это лишнее гидравлическое препятствие, где могут образовываться засоры. Не зря имеются крышки для быстрого доступа при необходимости оперативной прочистки. Кстати, засорившийся, с плохо прилегающей заслонкой клапан может не спасти при возникновении обратного тока нечистот!

• Никогда не помешает перед установкой клапана проверить его на герметичность – как он сдерживает обратный поток воды. Проверить это несложно, просто заливая в клапан воду со стороны выхода – должно произойти срабатывание.
• Непосредственно перед монтажом следует убедиться, что стрелка, показывающая направление потока воды, расположена правильно.

• Не забывайте перед установкой и пуском собрать сам обратный клапан. Многие модели поступают в продажу в разобранном виде – к ним прилагается инструкция производителя по сборке. Обычно сама сборка не составляет никакого труда. Главное – не забыть об этом. Известны случаи, когда неопытный установщик получал проблему просто из-за неплотно прикрученной ревизионной крышки или неправильно установленной заслонки.

Ну а в остальном останется периодически следить за состоянием клапана, проводить при необходимости очистки, проверять плотность прилегания заслонки к седлу. Кстати, к некоторым моделям можно приобрести датчики, которые просигнализируют хозяевам о возникновении проблемы, требующей их вмешательства.

* * * * * * *

В завершение публикации – посмотрите видеосюжет, в котором, возможно, будут прояснены оставшиеся непонятными моменты.

Видео: Обратный клапан на канализацию – назначение и принцип устройства

Канализационный обратный клапан представляет собой прибор, который предотвращает затопление квартиры в результате засоров канализации или других неисправностей.

Перед покупкой обратного клапана для канализации 110 или 50 мм важно понимать особенности различных видов запорных механизмов, их принцип работы. Также рекомендуется узнать всю информацию об имеющейся канализационной системе.

Установка производится достаточно просто, дополнительное оборудование, как правило, не требуется . Важно приобретать устройство в проверенных точках продаж, а также непременно удостовериться в наличии гарантии от производителя.

Для чего необходимо приспособление

Канализационным обратным клапаном называется устройство, которое предназначено специально для предотвращения протечек и обратного движения воды вследствие засорения канализации. Иногда даже пакет, который случайно попал в трубопровод, приводит к засорам и затоплению квартиры.

Чтобы защитить помещение от обратного перемещения стоков канализационной системы, монтируется специальный клапан, срабатывающий автоматически. Подобный механизм используется не только в офисе, коттеджах, жилых домах и производственных помещениях, но и в отопительных и водоснабжающих системах (для насоса).

Их принцип функционирования достаточно прост: если сточные жидкости начали перемещаться в обратную сторону, запорный механизм останавливает это движение, в результате чего затопление не происходит.

В большинстве случаев необходимость в монтаже прибора возникает в таких ситуациях:

• регулярное попадание в канализационную систему мусора и крупных предметов, а также другие нарушения правил эксплуатации;
• длительный период использования трубопровода, за время которого на внутренней поверхности образовался слой жира с частицами грязи. Это существенно повышает вероятность засорения;
• чересчур большой или маленький уклон канализационного трубопровода, т.к. для обеспечения свободного самотека жидкости важно, чтобы соблюдалась определенная скорость движения стоков;
• отводы, находящиеся под перпендикулярным углом к канализационной трубе. В результате этого скорость движения воды резко меняется и может появиться водной засор.

Если в многоэтажном здании с единым стояком жители квартир первого этажа поставили обратный клапан для канализации на 50 или 110 миллиметров, то затопление стоками может произойти даже на 2 этаже. Дальше вверх жидкость не попадет, т.к. давление, скорее всего, станет причиной устранения засора.

В загородных домах также достаточно часто устанавливаются подобные запорные механизмы. Однако тогда их рекомендуется монтировать на улице, после сбора всех ветвей канализационных труб в единую.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

В целом, у всех разновидностей единый механизм работы системы: в спокойном состоянии преграждающая заслонка находится внизу, таким образом, закрывая просвет трубопровода и не допуская обратного хода жидкости.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Из-за особенностей формы конструкции эта разновидность обратного клапана на канализацию 50/110 мм также называется лепестковой. Как правило, корпус прибора по размеру превышает габариты трубы, куда он монтируется.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Смотреть видео

Подъемный клапан на канализацию

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Как установить клапан

Инструкция по установке обратного клапана для канализации 110 мм:

1. Найти подходящее место для монтажа прибора, при этом важно учитывать диаметр трубопровода. Может использоваться изделие 110, 100, 50 и 40 мм, в зависимости от сечения трубы.

1. Перед установкой важно вручную проверить герметичность конструкции. Если есть подозрения на проблемы, рекомендуется обратиться в магазин или сервис и по гарантии заменить прибор.
2. Аккуратно разрезать трубопровод и установить клапан. При выполнении процедуры важно учитывать направление движения сточных вод, оно должно совпадать со стрелкой, изображенной на пластиковом корпусе изделия.
3. На концы разрезанной трубы непременно устанавливаются герметики, изготовленные из силикона или резины. В большинстве случаев применяется второй вариант.
4. Проверяется работоспособность канализационного клапана. Если монтаж был произведен с нарушениями, сточные воды поднимутся вверх.

Смотреть видео

При выполнении процедуры важно придерживаться определенных рекомендаций, чтобы установить обратный клапан для канализации 50/110 мм. К ним относится:

• обязательно следует убедиться в том, что стрелка на корпусе направлена именно в сторону нормального движения жидкости;
• монтаж при использовании пластиковой модели достаточно прост: края трубопровода подключаются к клапанному раструбу. Образованное соединение, как правило, уже является герметичным, однако можно дополнительно промазать его специальным силиконовым герметикам, предназначенным для сантехнических приборов;
• при монтаже чугунного устройства применяется уплотняющая резинка и болты, которые стягивают монтажные пластины. Некоторые модели, представленные на рынке, обладают раструбами, их установка не отличается от монтажа пластиковых разновидностей;
• при выборе подходящего месторасположения важно учитывать возможность беспрепятственного доступа к снимающейся крышке. Это потребуется, если запорный механизм засорится и возникнет необходимость в его чистке.

Смотреть видео

Материалы и размеры изделий

При выборе модели канализационного обратного клапана рекомендуется знать, из каких материалов изготовлено устройство, а также размеры изделий. Наиболее распространенные материалы:

• нержавеющая сталь;
• чугунный сплав;
• бронза;
• пластик.

В большинстве случаев приобретается обратный клапан из того же материала, что и трубопровод, установленный в многоквартирном или частном доме. Не рекомендуется, например, для чугунных труб покупать пластиковое устройство. Наиболее популярным выбором по соотношению цена/качество является клапан, изготовленный из высококачественного пластика.

Габариты прибора зависят от количества свободного места. Также существует такая характеристика, как способ подключения – горизонтальный или вертикальный. В большинстве случаев используют устройства для горизонтального подсоединения, однако если за унитазом, ванной и другими сантехническими приборами не хватает свободного места, то устанавливаются вертикальные обратные клапаны. Если места критически мало, то рекомендуется приобретать межфланцевую разновидность механизма. Для его монтажа потребуются только уплотнители.

Нужен ли он в принципе

Установка канализационного обратного клапана 50 или 110 требуется не всегда, существуют определенные ситуации, когда монтаж данного прибора не имеет особого смысла. К примеру, жильцы квартир на 6 этаже многоквартирного дома могут не беспокоиться о возможном канализационном затоплении через центральный засор, т.к. давление стоковых жидкостей не сохранит высокий уровень при подъеме до 6 этажа.

В целом, можно выделить такие ситуации, когда устройство настоятельно рекомендуется устанавливать:

• расположение квартиры на первом/втором этаже многоэтажного здания;
• расположение офисного помещения на первых двух этажах;
• частный 1-этажный дом;
• загородный дом коттеджного типа с 2-3 этажами.

В вышеперечисленных ситуациях финансово выгоднее и проще заранее установить клапан на сантехнические приборы, чем потом производить ремонт помещения и справляться с негативными последствиями засорения и прорыва канализации. Особенно важно осуществить монтаж механизма в домах со старым трубопроводом. Трубы в подобных зданиях, как правило, обладают слоем осадка на внутренних стенках, в результате чего рабочая площадь меньше и возрастает вероятность образования засора.

Как выбрать приспособление

Важно уделить достаточное внимание процессу подбора модели обратного клапана для канализации. В первую очередь потребуется проанализировать свою канализационную систему. Именно на основании ее особенностей необходимо подбирать подходящую модель клапана.

Ориентироваться требуется на такие параметры:

• сечение трубы;
• материал изготовления;
• габариты устройства;
• способ подключения – горизонтальный либо вертикальный;
• уровень качества, наличие гарантийного срока;
• трудоемкость монтажа.

Стоимость также важна, однако она не определяет, насколько выбранный механизм будет качественным и долговечным. Цена зависит от материала изготовления и функциональности устройства, однако следует учитывать собственные финансовые возможности.

К примеру, в загородный дом с пластиковым трубопроводом не следует приобретать дорогую импортную модель, работающую на электродвигателе.

Наиболее важной характеристикой, которую требуется знать перед приобретением канализационного обратного клапана, является диаметр раструбов и труб. Эти два параметра непременно должны совпадать.

Смотреть видео

Не рекомендуется приобретать прибор с раструбом неподходящего сечения и рассчитывать на установку переходника. Его использование способно привести к нарушению работоспособности всей системы, а также может спровоцировать уменьшение пропускной способности трубопровода.

Трудоемкость монтажа важна как для владельца дома, если он будет производить установку своими руками, так и для определения стоимости работ, если монтаж будет осуществлять специалист-сантехник. Как правило, для квартир с пластиковыми трубами достаточно приобрести пластиковый клапан на 50 мм, его установка производится достаточно просто с применением стандартного набора строительных инструментов.

Когда подходящая модель была выбрана, желательно вручную проверить в магазине наличие стрелки (она показывает движение стока, чтобы предотвратить неправильное монтирование) и качество сборки. Все элементы конструкции должны плотно прикрепляться, не скрипеть и не болтаться.

Также желательно убедиться в магазине в наличии гарантии на товар и соответствующих документов. Оригинальное устройство непременно имеет гарантийную квитанцию, а также советы по монтажу и инструкцию.

Таким образом, производить установку запорного механизма можно самостоятельно, для этого не требуется профессиональное оборудование, достаточно минимальных инструментов. Однако важнее всего правильно выбрать устройство, ориентируясь на особенности канализационной системы.

При осуществлении монтажа желательно следовать определенным рекомендациям специалистов, это позволит произвести процедуру максимально оперативно и качественно.

Смотреть видео

Для слива стоков в доме используется автономная канализационная система. Для ее функционирования важно наличие запорной арматуры на канализационном трубопроводе. Неприятные ситуации в доме могут возникнуть, если:

• канализационная труба установлена в местах изгиба под плохо проходимым прямым углом;
• люди смывают в унитаз ненадлежащие предметы.

Чтобы избежать подобных проблем, следует устанавливать обратные гидроклапаны по направлению коллектора в техническом подполье. Все эти простые приспособления помогают обезопасить от мокрых сюрпризов, защитить от затопления в случае закупорки трубы.

Важно! Перед монтажом клапана-заслонки необходимо проверить его на наличие утечек.

Канализационные заслонки

Обратный канализационный клапан – это механическое изделие, пропускающее жидкость лишь в одном направлении. По конструкции различают типы заслонок:

• подпружиненные,
• качающиеся.

Двойной обратный клапан на канализацию применяется для предохранения централизованной линии водоснабжения от обратного потока потенциально загрязненной жидкости. Горизонтальный клапан обратный имеет большую популярность и отличается простотой конструкции. Вертикальный клапан не так часто применяется, специально разработанная модель предназначается:

• Для автоматического перекрытия системы канализации в случае возникновения возвратного восходящего потока;
• Для защиты домовой системы в случае засора ливневой канализации. Клапан чаще используется в роли канализационной ревизии.

Обратите внимание! Все перечисленные запорные системы для напорной канализации принадлежат к классу арматуры прямого действия и срабатывают автоматически.

Область применения

Обратный клапан для КНС выполняет остановку движения возвратного потока канализационных стоков в системе. Установку запорной арматуры осуществляют перед насосным оборудованием по направлению движения потока. Это является обязательным условием монтажа. Заслонками обеспечивается бесперебойная работа насосов для КНС, поскольку в нерабочем состоянии и при аварийной обстановке в них должна присутствовать жидкость.

Обратные клапаны-заслонки нашли применение в установках:

• гидроприводы;
• блоки фильтрации;
• гидролинии.

Для информации. По технологии производства обратные клапаны достаточно герметичны и проще по конструкции, однако они более чувствительны к загрязнённой среде, при воздействии которой возможно заедание клапана.

Принцип действия

Для прямого потока жидкости запирающая деталь полностью открыта. При возвратном движении жидкости деталь закрывается, и проход становится недоступным. Действия происходят автоматически.

Если проблема возникла в уже действующей системе, преобразованием которой заниматься некому, следует самостоятельно установить возвратный клапан для стоков. Это достаточно легко сделать. Обратный клапан монтируется в канализационной трубе диаметром 63 мм (или 110 мм, 125 мм). Соответственно внутренний диаметр трубы равен 50 мм (или 90 мм, 100 мм).

Непременное условие – запорная деталь должна располагаться на высоте не менее 100 мм над самым высоким сифоном по схеме и не менее 350 мм от уровня лестницы при её наличии. Также следует выбрать место с учетом возможности проведения инспекционных проверок.

Сегодня на рынке представлено множество модификаций клапанов сточных вод, но, независимо от модели, все они работают автоматически в случае разрежения и предотвращают отказ гидравлических замков. Они устанавливаются, как и любой другой формованный продукт, на гнездо с применением резинового уплотнения.

Важно! Если следовать правилам эксплуатации, обратный ПВХ клапан вполне способен прослужить пятьдесят лет и более.

Производитель

Компания «ХЕМКОР Северо-Запад» успешно зарекомендовала себя в этой области. Основанная в 2007 году она работает над реализацией комплексных решений в области канализации для общественных и частных объектов. Большой ассортимент высококачественных товаров включает в себя обратные клапаны.

Фирма – основной производитель широкого ассортимента обратных гидроклапанов и на данный момент является технологическим лидером российского рынка, гарантирующим высокий уровень надежности и комфортную эксплуатацию инженерных систем. Продукция изготавливается из качественного материала и доступна в самых разных размерах по недорогой цене.

Организация занимается в частности производством таких прочных канализационных затворов из ПВХ, как обратный клапан для канализации 50 мм и 110 мм. В процессе производства используются инновационная техника, лучшие сорта материала, что помогает достичь самую высокую оценку существующего уровня лояльности потребителей.

Для информации. Обратный клапан должен быть того же диаметра, что и трубы, иначе нужно будет ставить переходник. Если придется использовать трубу 150 мм, значит нужно выбирать затор на 150 мм.

Обратный клапан 110 мм

Чаще всего от засорения канализации страдают жители первого этажа. Запорная арматура широко востребована в частных домах для устранения запахов в дренажных системах и попадания грызунов в систему стоков. Установка канализационных затворов отличается простотой.

Обратный клапан для канализации 110 мм состоит из полипропилена с пружинной нержавеющей сталью. Устанавливается на случай таких непредвиденных обстоятельств, как засоры канализационной системы.

Технические характеристики клапана:

• уплотнительное кольцо;
• устанавливается горизонтально или вертикально;
• все клапаны подвергаются испытанию под давлением для обеспечения стойкости к негативным воздействиям;
• включает в себя вложенную заслонку, которая устраняет напряжение в точке закрепления;
• корпус клапана изготовлен из высококачественного материала.

Конструкции различают шаро,- или конусообразные. Шаровые устройства с фланцами могут быть оснащены сливным клапаном. Это предотвращает ненужную очистку и облегчает работу с давлением.

Для информации. В чем разница между запорным, предохранительным и обратным клапаном? Запорное устройство является открытым или закрытым и обеспечивает обратный поток. Невозвратный или обратный гидроклапан позволяет работать только в одном направлении. Предохранительный клапан открывается, когда давление в трубе увеличивается выше пределов безопасности.

Установка

Канализационная система может представлять более серьезные проблемы, чем неприятный запах. Речь идет о блокировке. В незагрязненной канализации, когда появляется пробка (закупоривание, замораживание труб, засоление их жиром или другими примесями), уровень фекальной жидкости может возрасти, заполняя систему и поднимаясь выше уровня входа установки крана для слива в ванной комнате, туалете. Это угрожает не только испорченному настроению, но и нанесению ущерба имуществу, сантехнике, отделке здания.

Обратный клапан должен быть установлен горизонтально полу строго по уровню перед входом в канализацию либо после унитаза. Если установить устройство только на унитаз, нечистоты могут выходить через ванну или умывальник. Поэтому лучше установить его на входе в канализацию.

В большинстве городских квартир, где слишком мало места, обратный затвор невозможно установить ввиду его размера. На этот случай можно использовать вертикальный обратный клапан, устанавливаемый в подвальном техпомещении.

Способы крепления клапанов:

1. Крепление заслонки к трубе сваркой. Применимо для агрессивных сред;
2. Фланцевое крепление клапана с уплотнением путем соединения с трубой;
3. Крепление с помощью резьбовой муфты. Используется для систем малого диаметра;
4. Межфланцевое крепление. Деталь зажимается между фланцами труб. Используется на малогабаритных участках.

Важно! Обратный клапан для канализационных систем имеет неоценимое значение. Он должен быть всегда в состоянии готовности, поскольку каждый миллиметр, через который проходит жидкость, может стать критичным.

Правила монтажа

Перед установкой устройства на канализацию, необходимо ознакомиться с основными правилами монтажа:

• Место установки обратного клапана внутреннего либо внешнего канализационного трубопровода выбирается с учётом необходимости свободного доступа к клапану для осмотра, чистки и ремонта;
• На каждом шаровом устройстве присутствует ориентирующая стрелка, показывающая направление потока жидкости к коллектору канализации. Установленное неправильно устройство не будет способно выполнять защитные функции;
• Все монтажные соединения следует герметизировать специальной лентой.

Обратный клапан монтируется в начале напорной канализации сразу после насоса для предотвращения возврата стоков после его остановки.

Для информации. Обратные канализационные клапаны служат заслоном для проникновения в дом грызунов – закрытие клапана мешает им попасть во внутреннюю систему, под встречный поток стоков им никак не попасть.

Видео

Вконтакте

← Вернуться
